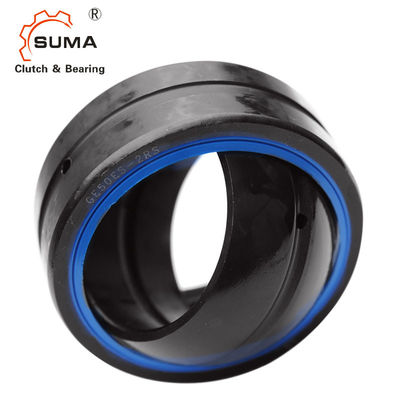

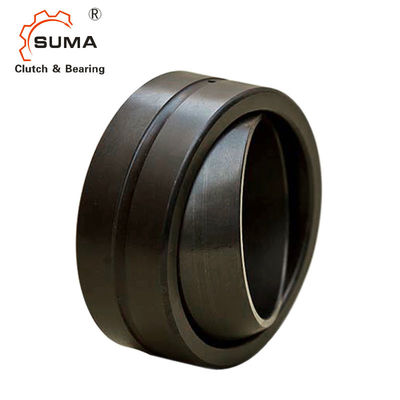

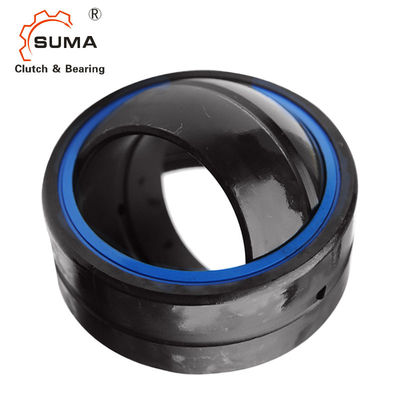

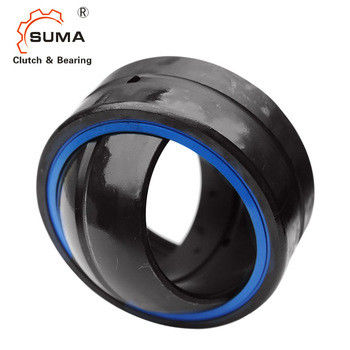

GE20ES 2RS löschte kugelförmiges radialGleitlager
Eigenschaften
Das gemeinsame Lager ist kugelförmiges Gleitlager, die grundlegende Art wird verfasst aus einer kugelförmigen gleitenden kugelförmigen Kontaktfläche, innerhalb des Außenrings. Das gemeinsame Tragen ist weitverbreitet, wenn es Hydrozylinder ausführt und die Werkzeugmaschinen bildet und Maschinerie, Automatisierungsausrüstung, Automobilstoßdämpfer, Wasserwirtschaftsmaschinerieindustrie ausführt.
Maße und Kapazitäten
Modell |
Maße (Millimeter) | Lasts-Bewertungen kN |
Gewicht lbs |
|||||||||
d | D | B | C | DK | rs | ris |
a α ≈“ |
Dynamisch | Statisch | |||
GE4E | 4 | 12 | 5 | 3 | 8 | 0,3 | 0,3 | 16 | 2 | 10 | .007 | |
GE5E | 5 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3,4 | 17 | .008 | |
GE6E | 6 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3,4 | 17 | .009 | |
GE8E | 8 | 16 | 8 | 5 | 13 | 0,3 | 0,3 | 15 | 5,5 | 27 | .018 | |
GE10E | 10 | 19 | 9 | 6 | 16 | 0,3 | 0,3 | 12 | 8,1 | 40 | .024 | |
GE12E | 12 | 22 | 10 | 7 | 18 | 0,3 | 0,3 | 10 | 10 | 53 | .033 | |
GE15ES | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0,3 | 0,3 | 8 | 16 | 84 | .059 |
GE17ES | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0,3 | 0,3 | 10 | 21 | 106 | .090 |
GE20ES | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0,3 | 0,3 | 9 | 30 | 146 | .262 |
GE25ES | GE25ES 2RS | 25 | 42 | 20 | 16 | 35,5 | 0,6 | 0,6 | 7 | 48 | 240 | .262 |
GE30ES | GE30ES 2RS | 30 | 47 | 22 | 18 | 40,7 | 0,6 | 0,6 | 6 | 62 | 310 | .337 |
GE35ES | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0,6 | 1 | 6 | 79 | 399 | .513 |
GE40ES | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0,6 | 1 | 7 | 99 | 495 | .673 |
GE45ES | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0,6 | 1 | 7 | 127 | 637 | .939 |
GE50ES | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0,6 | 1 | 6 | 156 | 780 | 1,20 |
GE55ES | GE55ES 2RS | 55 | 85 | 40 | 32 | 74 | 0,6 | 1 | 7 | 200 | 1000 | 2,07 |
GE60ES | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 2,29 |
GE70ES | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 3,41 |
GE80ES | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 5,08 |
GE90ES | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 6,05 |
GE100ES | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 9,79 |
GE110ES | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 10,60 |
GE120ES | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 17,71 |
GE140ES | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 24,24 |
GE160ES | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 30,82 |
GE180ES | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1,1 | 1,1 | 6 | 1530 | 7650 | 41,00 |
GE200ES | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1,1 | 1,1 | 7 | 2120 | 10600 | 62,00 |
GE220ES | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1,1 | 1,1 | 8 | 2320 | 11600 | 78,00 |
GE240ES | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1,1 | 1,1 | 8 | 2550 | 12700 | 88,00 |
GE260ES | GE260ES 2RS | 260 | 370 | 150 | 110 | 325 | 1,1 | 1,1 | 7 | 3030 | 15190 | 113,00 |
GE280ES | GE280ES 2RS | 280 | 400 | 155 | 120 | 350 | 1,1 | 1,1 | 6 | 3570 | 17850 | 143,00 |
GE300ES | GE300ES 2RS | 300 | 430 | 165 | 120 | 375 | 1,1 | 1,1 | 7 | 3800 | 19100 | 172,00 |
