| Herkunftsort | CHINA |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | GEZ63ES GEZ63ES-2RS |

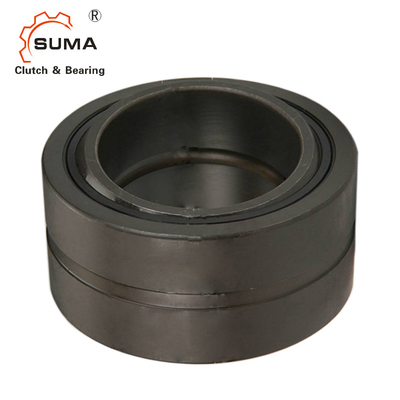

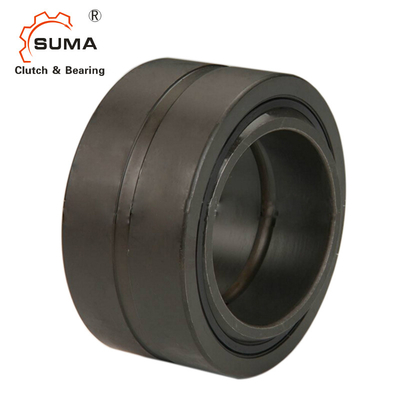

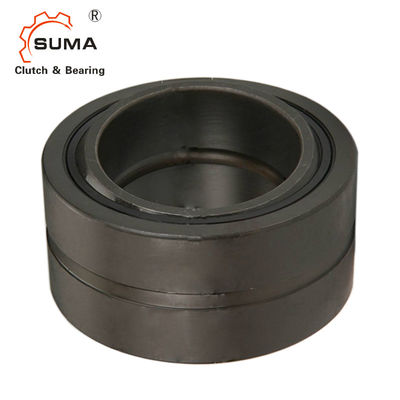

GEZ-Reihen-selbstausrichtendes kugelförmiges Gleitlager GEZ63ES GEZ63ES-2RS
Eigenschaften des kugelförmigen Gleitlagers
Die Struktur des kugelförmigen Gleitlagers ist einfacher als die des Wälzlagers, das hauptsächlich aus einem Innenring mit einer äußeren kugelförmigen Oberfläche und einem Außenring mit einer inneren kugelförmigen Oberfläche verfasst wird.
Kugelförmige Gleitlager werden im Allgemeinen für langsame schwingbewegung benutzt (IE-Drehbewegung). Da die Gleitfläche kugelförmig ist, kann sie Kippenbewegung (selbstausrichtende Bewegung IE) innerhalb eines bestimmten Winkelbereiches auch durchführen.
Tonnenlager sind weitverbreitet, wenn sie die Hydrozylinder ausführen und Werkzeugmaschinen, Technikmaschinerie, Automatisierungsausrüstung, Automobilstoßdämpfer, Wasserwirtschaftsmaschinerie und andere Industrien schmieden. Das kugelförmige Gleitlager ist ein kugelförmiges Gleitlager, und die grundlegende Art wird aus innerem und Außenringen mit kugelförmigen gleitenden kugelförmigen Kontaktflächen verfasst. Abhängig von seiner Struktur und Art kann sie Radiallast, axiale Last oder kombinierte Radial- und axiale Lasten gleichzeitig tragen.
Maße und Kapazitäten
| Teilnummer | Bohrungsdurchmesser | Außendurchmesser | Ballbreite | Rennbreite | Statische Radiallasten | Dynamische Radiallasten | Gewicht | ||
| Ohne Dichtungen | Mit Dichtungen | Zoll | Zoll | Zoll | Zoll | Lbs | Lbs | Lbs | |
| 1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9,337 | 3.156 | 0,044 |
| 2 | GEZ15ES | - | 0,625 | 1,0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1,25 | 0,656 | 0,562 | 20,927 | 7089 | 0,121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1,4375 | 0,765 | 0,656 | 28,573 | 9565 | 0,187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1,625 | 0,875 | 0,75 | 37,359 | 12605 | 0,265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1,25 | 2 | 1,093 | 0,937 | 58,507 | 19468 | 0,507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2,1875 | 1,187 | 1,031 | 69,756 | 23404 | 0,772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1,5 | 2,4375 | 1,312 | 1,125 | 84,379 | 28129 | 0,926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1,75 | 2,8125 | 1,531 | 1,312 | 114,752 | 38255 | 1,41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3,1875 | 1,75 | 1,5 | 150,754 | 50508 | 2,05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2,25 | 3,5625 | 1,969 | 1,687 | 191,251 | 63002 | 2,87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2,5 | 3,9375 | 2,187 | 1,875 | 234,007 | 77629 | 4,08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2,75 | 4,375 | 2,406 | 2,062 | 285,752 | 95628 | 5,29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4,75 | 2,625 | 2,25 | 337,506 | 112505 | 6,84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3,25 | 5,125 | 2,844 | 2,437 | 396,009 | 131626 | 8,38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3,5 | 5,5 | 3,062 | 2,625 | 459,001 | 153003 | 10,58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3,75 | 5,875 | 3,281 | 2,812 | 531,004 | 175507 | 12,79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6,25 | 3,5 | 3 | 596,256 | 202508 | 15,44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3,937 | 3,375 | 765,002 | 252006 | 21,61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4,75 | 7,375 | 4,156 | 3,562 | 843,754 | 281254 | 25,36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7,75 | 4,375 | 3,75 | 933,755 | 315009 | 29,76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8,75 | 4,75 | 4,125 | 1170,002 | 389257 | 38,59 |
