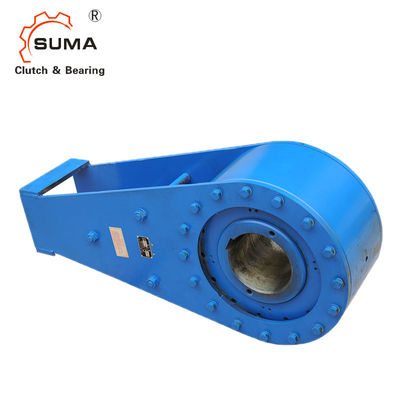

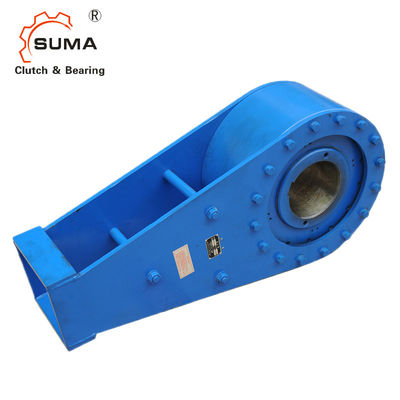

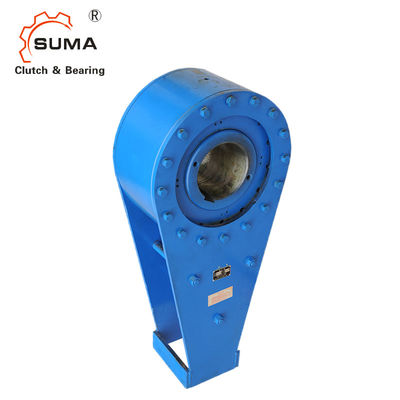

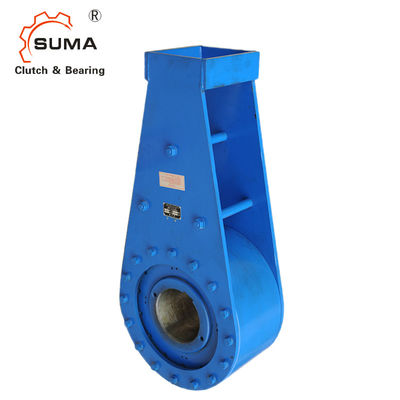

Weisen-Endanschläge Because6MA-Hindernis-eins erfassen für Schrägförderer
Technische Daten
Weil Endanschläge die vollständig mechanischen, automatischen funktionierenden Einheiten sind und ein Zeit nachgewiesenes grundlegendes Funktionsprinzip enthalten, um größere Sicherheit und längeres Leben mit minimalem Wartungsbedarf zu versehen. Siebzehn Standardgrößen sind verfügbare bis 1.200.000 Pfundfüße Drehmoment.
Während des Freilaufens (Normalbetrieb), des Nockens und der Rollenversammlung, mit dem headshaft durch die Pfeile in Illustration 2. wie gezeigt sich zu drehen. Der Außenring wird an stationäre coverplates und „an i-“ Strahln-Speiche befestigt. Ein Ölfilm zwängt und trennt die Rollen vom Außenring. Dieses bewegt die Rollen einige Tausendstel eines Zoll relative Drehbewegung zwischen dem Rollenkäfig und dem Nocken zuteilend. Diese geringfügige Bewegung der Rollen in die tieferen Nockenzonen, wenn ein sauberer Schmiermittelfilm zwischen Rollen und Außenring gezwängt ist, Erlaubnis, die ohne Metall-Metallkontakt freiläuft.
Maße und Kapazitäten
Endanschlag-Größe |
Drehmoment Nanometer |
Bewertet Drehmoment lbs. ft. |
Maximale U/min |
Last „L“ Kilogramm. |
Last „L“ lbs. |
Max.*-Bohrung Millimeter | Max.*-Bohrung herein. |
Max.* Bohrungs-Keilnute Millimeter |
Max.*-Bohrungs-Keilnute in. |
Schiffs-Gewichts-Kilogramm. | Schiffs-Gewicht lbs. |
3MA | 4067 | 3.000 | 300 | 510 | 1.120 | 75 | 2,94 | 20 x 4,9 | .75 x .25 | 46 | 100 |
6MA | 8135 | 6.000 | 250 | 920 | 2.000 | 95 | 3,69 | 25 x 5,4 | .88 x .31 | 69 | 150 |
12MA | 16270 | 12.000 | 210 | 1325 | 2.880 | 115 | 4,50 | 32 x 7,4 | 1,00 x .38 | 100 | 220 |
18MA | 24405 | 18.000 | 180 | 1776 | 3.860 | 140 | 5,44 | 36 x 8,4 | 1,25 x .44 | 152 | 330 |
Endanschlag-Größe | B | C | D | E | F | G | ||||||||
Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | |
3MA | 210 | 8,25 | 143 | 5,62 | 146 | 5,75 | 64 | 2,50 | 76 | 3 | 813 | 32 | 105 | 4,12 |
6MA | 248 | 9,75 | 165 | 6,50 | 169 | 6,62 | 70 | 2,75 | 102 | 4 | 914 | 36 | 124 | 4,87 |
12MA | 292 | 11,50 | 203 | 8,00 | 178 | 7,00 | 83 | 3,25 | 127 | 6 | 1270 | 50 | 146 | 5,75 |
18MA | 343 | 13,50 | 235 | 9,25 | 189 | 7,44 | 92 | 3,62 | 152 | 6 | 1422 | 56 | 168 | 6,6 |
Endanschlag-Größe |
Drehmoment Nanometer |
Bewertetes Drehmoment lbs. ft. |
Maximal U/min |
Last „L“ Kilogramm |
Last „L“ lbs. |
Max.*-Bohrung Millimeter | Max.*-Bohrung herein. | Max.*-Bohrungs-Keilnute Millimeter |
Max.* Bohrungs-Keilnute in. |
Schiffs-Gewichts-Kilogramm. | Schiffs-Gewicht lbs. |
27MA | 36607 | 27.000 | 150 | 2259 | 4.910 | 165 | 6,50 | 40 x 9,4 | 1,50 x .50 | 207 | 450 |
45MA | 61012 | 45.000 | 135 | 3450 | 7.500 | 180 | 7 | 45 x 10,4 | 1,75 x .56 | 276 | 600 |
63MA | 85417 | 63.000 | 120 | 4462 | 9.700 | 205 | 8 | 50 x 11,4 | 2,00 x .69 | 381 | 830 |
90MA | 122024 | 90.000 | 105 | 6072 | 13.200 | 235 | 9 | 56 x 12,4 | 2,50 x .75 | 520 | 1.130 |
135MA | 183035 | 135.000 | 90 | 8464 | 18.400 | 265 | 10 | 63 x 12,4 | 2,50 x .87 | 690 | 1.500 |
180MA | 244047 | 180.000 | 80 | 10580 | 23.000 | 300 | 11,75 | 70 x 14,4 | 3,00 x 1,00 | 966 | 2.100 |
Endanschlag-Größe | B | C | D | E | F | G | ||||||||
Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | Millimeter | in. | |
27MA | 384 | 15,12 | 254 | 10,00 | 222 | 8,75 | 98 | 3,87 | 178 | 7 | 1676 | 66 | 191 | 7,50 |
45MA | 445 | 17,50 | 289 | 11,37 | 235 | 9,25 | 105 | 4,12 | 203 | 8 | 1829 | 72 | 216 | 8,50 |
63MA | 498 | 19,62 | 311 | 12,25 | 244 | 9,62 | 127 | 5,00 | 254 | 10 | 1981 | 78 | 244 | 9,62 |
90MA | 584 | 25,75 | 362 | 14,25 | 276 | 10,87 | 140 | 5,50 | 305 | 12 | 2083 | 82 | 270 | 10,62 |
135MA | 654 | 30,37 | 406 | 16,00 | 314 | 12,37 | 143 | 5,62 | 381 | 15 | 2235 | 88 | 308 | 12,12 |
180MA | 772 | 34,50 | 419 | 16,50 | 330 | 13,00 | 159 | 6,25 | 457 | 18 | 2388 | 94 | 349 | 13,75 |
Montage und Koppelung
Wenn der Förderer verlangsamt und der Nocken nachher kommt stillzustehen, hat der Frühling betätigte Rollenkäfig, Illustration 1, bereits die Rollen in das Quellgebiet in Position gebracht. Alle Rollen sind positiv geführt worden, um sich gleichmäßig zu engagieren und ihre relativen Positionen genau beizubehalten, um einheitliche Lastverteilung zuzusichern. Die Rollen engagieren dann sich in der Kompression zwischen dem Präzisionsboden, verhärteten den Nockenebenen flächen und dem Innendurchmesser des Außenrings. Relative Bewegung zwischen dem Nocken und dem Außenring wird nicht angefordert, um sich Rollen zu engagieren. Wenn der Endanschlag in oder „backstopping“ Bedingung „engagiert“ wird, sind der Nocken, die Rollen und der Außenring und deshalb, nicht abhängig von Abnutzung verhältnismäßig stationär, wenn sie innerhalb der normalen Tabellierbewertung verwendet werden.
Befestigung von Details
Marland-Endanschläge werden mit einer Spielpassung zwischen der Bohrung und der Welle für einfache Feldinstallationen versorgt. Der Schlüssel sollte ein „Antrieb sein“ fest gepasst auf nur den Seiten. Infolgedessen wird eine Methode des axialen Wellenzurückhaltens für alle Endanschläge angefordert. Die bevorzugte Methode des Vollendens dieses ist mit dem Gebrauch der Stellringe, die durch Marland auf Anfrage versorgt werden können.
