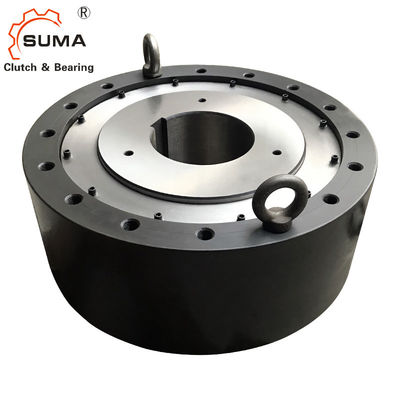

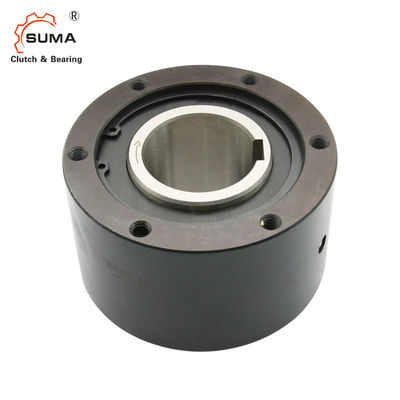

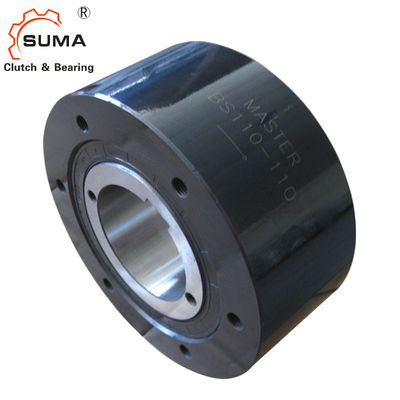

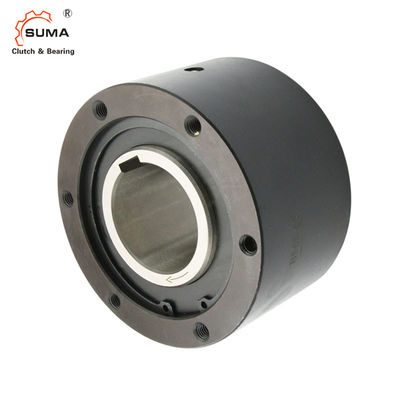

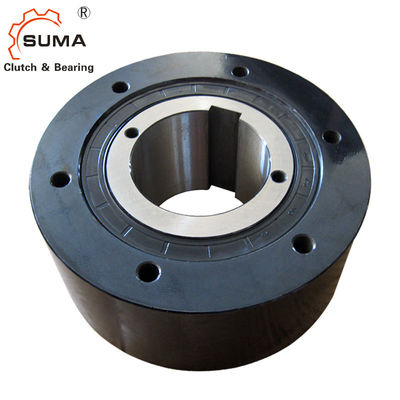

Endanschlag-Nocken-Kupplung BS65 1570 Nanometer
  • Endanschlag-Nocken-Kupplung BS65 1570 Nanometer
  • Endanschlag-Nocken-Kupplung BS65 1570 Nanometer
  • Endanschlag-Nocken-Kupplung BS65 1570 Nanometer
  • Endanschlag-Nocken-Kupplung BS65 1570 Nanometer
  • Endanschlag-Nocken-Kupplung BS65 1570 Nanometer

Endanschlag-Nocken-Kupplung BS65 1570 Nanometer

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer BS65
Produkt-Details
Produktname:
Endanschlag-Kupplung BS65
Material:
Wälzlagerstahl GCr15
GRÖSSE:
65*160*90mm
Drehmoment-Kapazität:
1570Nm
STÜCKGEWICHT:
13KG
Garantie:
1-jährig
Umdrehungsgeschwindigkeit:
340rpm
Soem:
nehmen Sie an
Markieren:

294 Nanometer Endanschlag-Nocken-Kupplung

,

64MM Endanschlag-Nocken-Kupplung

,

Backstopping laufen Kupplung frei

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD180-USD210 PER PIECE
Verpackung Informationen
Karton-Kasten/Holzkiste
Lieferzeit
7-10 TAGE
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
1000pcs pro Monat
Produkt-Beschreibung

Endanschlag-Nocken-Kupplung BS65 1570 Nanometer

Eigenschaften

Die BS-Reihe Nocken-Kupplungen sind für Anwendungen bestimmt, in denen Rückrotation der langsamen Antriebskopfwelle verhindert werden soll (backstopping).

1. Für Verhinderung der Rotation in die Rückwärtsrichtung mit langsamen Geschwindigkeiten auf Förderern oder Pumpen.
2. Vor Installation überprüfen Sie dass der Drehsinn des Innenrings der BS-Nocken-Kupplung (gezeigt durch den Pfeil auf dem inneren

Rennen) ist das selbe wie der Drehsinn des Förderers.
3. sicher die Speiche zur BS-Nocken-Kupplung unter Verwendung der Bolzen von Stärke 10,9 oder höheres installieren. Überprüfen Sie ob der Kontakt zwischen

die Oberfläche der Speiche und der Seite des Außenrings ist waagerecht ausgerichtet und vom Staub frei.
4. ist empfohlene Wellentoleranz h7 oder h8.

Maße und Kapazitäten






Modell

Drehmoment
Kapazität
(Nanometer)
Maximum.
Überlauf
(r/min)
Innenring

Widerstand
Drehmoment
(Nanometer)




B


C


PCD
D


E


S

MAJESTÄT
Size×-Neigung
× No.of Gewindebohrungen


Gewicht

(Kilogramm)

BS30 294 350 0,58 64 90 64 80 45 13 M 6 ×P1.0×4 2,1
BS50 784 300 0,98 67 125 67 110 70 16 M 8 ×P1.25×4 4,0
BS65 1570 340 3,92 90 160 85 140 90 20 M10 ×P1.5×6 11,5
BS75 2450 300 5,88 90 170 85 150 100 20 M10 ×P1.5×6 13,1
BS85 5880 300 7,84 115 210 110 185 115 30 M12 ×P1.75×6 24,7
BS95 7840 250 9,8 115 230 110 200 130 30 M14 ×P2.0× 6 29,4
BS110 10800 250 14,7 115 270 110 220 150 30 M16 ×P2.0× 6 34,2
BS135 15700 200 19,6 135 320 130 280 180 30 M16 ×P2.0× 8 68
Art

Drehmoment-Kapazität

(Nanometer)

Max. Overrunning

(r/min)

Innenring

Widerstand

Drehmoment

(Nanometer)

B C

PCD

D

E S

MAJESTÄT

T.H.S.XP-Q'ty

G.F.H. (Größe)

Q. von G.

(Kilogramm)

BS 160 24.500 100 34,3 135 360 130 315 220 40 M20xP2.5-10 Pint 1/4 0,12
BS 200 37.200 100 44,1 150 430 145 380 265 40 M22xP2.5- 8 Pint 1/4 0,14
BS 220 49.000 80 73,5 235 500 230 420 290 40 M20xP2.5-16 Pint 1/4 0,8
BS 250 88.200 50 93,1 295 600 290 530 330 50 M24xP3.0-16 Pint 1/4 1,1
BS 270 123.000 50 98 295 650 290 575 370 50 M24xP3.0-16 Pint 1/4 1,2
BS300 176.000 50 108 295 780 290 690 470 60 M30xP3.5-16 Pint 1/4 1,3
BS335 265.000 50 137 305 850 320 750 495 70 M36xP4.0-16 Pint 1/4 1,4
BS350 314.000 50 157 320 930 360 815 535 70 M36xP4.0-16 Pint 1/4 1,5
BS425 510.000 50 216 440 1.030 450 940 635 70 M36xP4.0-18 Öl 6,000ml
BS450 686.000 50 245 450 1.090 480 990 645 80 M42xP4.5-18 Öl 7,000ml
Montage und Koppelung



5. Wenn Sie die BS-Nocken-Kupplung auf der Welle einfügen, wenden Sie Druck nur auf dem Innenring an.

Klopfen Sie nicht den Innenring direkt mit a

hämmern Sie oder üben Sie jede mögliche Kraft nach dem Außenring, der Staubdichtung oder der Staubplatte aus.
6. immer einen parallelen Schlüssel für Installation auf die Welle verwenden und die BS-Nocken-Kupplung an der Welle mit der Endplatte dann befestigen. Nie Gebrauch

ein sich verjüngender Schlüssel.
7. Wenn er Modelle über BS160 (Fett geschmierte Arten) installiert, Verschlussstopfen Ort einer von vier herein
Der direkte untere Standort. Dieses lässt einfache Entwässerung des Fetts für das Säubern zu.
8. Während die Welle sich dreht, schwingt das Ende der Speiche gewissermassen in Richtung der Rotation. Stützen Sie die Speiche

Ende nur in Richtung der Rotation, aber sicher sein, ihm einen bestimmten Betrag freies Schwingen zu erlauben. Wenn das Speicheende sicher repariert wird

(sehen Sie Installationsdiagramm), wird das Innere der Kupplung verdreht, und dieses kann Schaden der Komponenten ergeben.
9. Für Modelle BS30 zu BS200, ist eine einzelne Speiche auf einer Seite, aber für Modelle 220 zu BS450, benutzen zwei Speichen, eine genügend

auf jeder Seite. Installieren Sie die Speichen gleichmäßig, also wird die Kraft durch die Mitte der Kupplung übertragen.
10. werden Speichen für die BS-Nocken-Kupplung standardisiert.

Bilder



Endanschlag-Nocken-Kupplung BS65 1570 Nanometer 6Endanschlag-Nocken-Kupplung BS65 1570 Nanometer 7
