| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | GN130 |
Rolle GN130 laufen den Keiln-Endanschlag frei, der GN-Endanschlag Clutch.pdf trägt
Eigenschaft des Endanschlag-Lagers
GN-Reihenendanschlagkupplung ist eine Art niedrige Geschwindigkeit der Rollenart Gerät, häufig mit dem Reduzierer verstopfend, herein benutzt
Bandförderer, Hebemaschine, elektrische Trommel und anderer Bedarf ein Nichtrückgabegerät.
Nichtrückgabe schnell, kleiner Rückabstand, langes Leben, kann dem Drehmoment widerstehen.
Technische Daten des Endanschlag-Lagers
| Einzelteil | GN130 |
| Material | GCr15 |
| Bohrungsdurchmesser. | 130 Millimeter |
| Äußerer Durchmesser. | 175 Millimeter |
| Breite | 170 Millimeter |
| Drehmomentkapazität | 13700 N.m |
| Gewicht | 120 Kilogramm |
| Paket | Kartonieren Sie Kasten, Holzkiste oder als Ihre Anforderungen |
Maß und Kapazität des Endanschlag-Lagers
| Art | Drehmoment | Bohrungs-Durchmesser-Maximum. | Größe | Gewicht | Empfohlener passender Reduzierer | ||||||||
| TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | Kilogramm | ||
| N.m | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | |||
| GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89,4 | ZQ650 |
| ZQ750 | |||||||||||||
| GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
| GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
| GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
| GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
| GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
| GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 | |

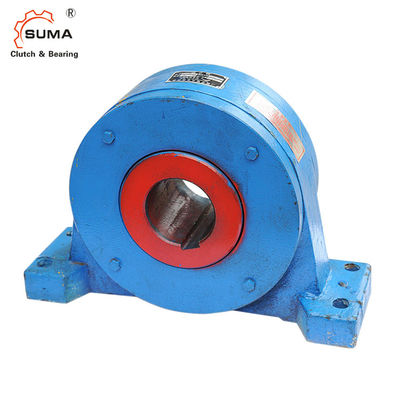

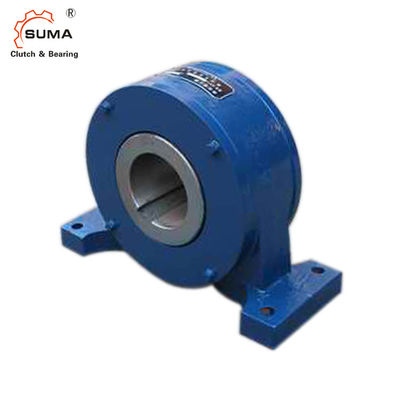

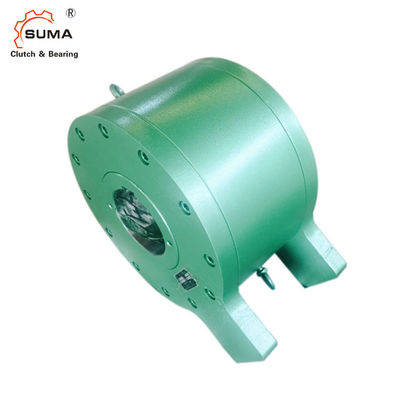

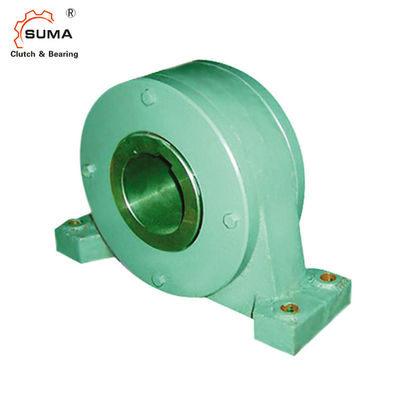

Bild des GN-Endanschlag-Lagers
GN-Endanschlag-Lager-Anwendung
