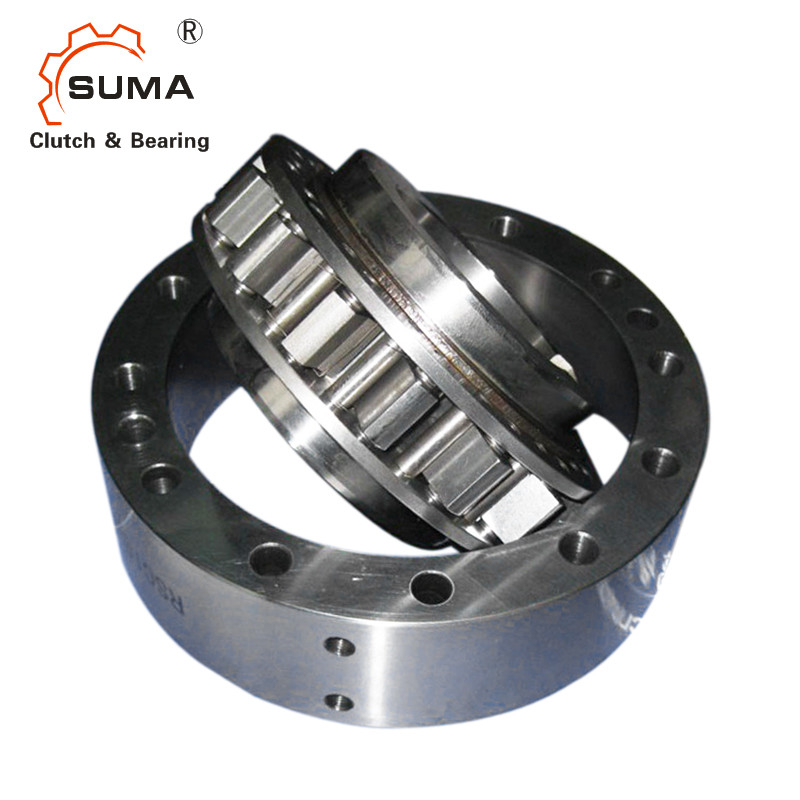

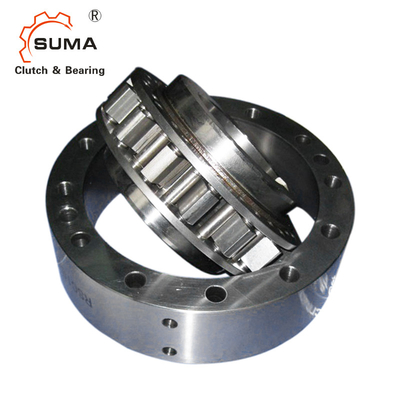

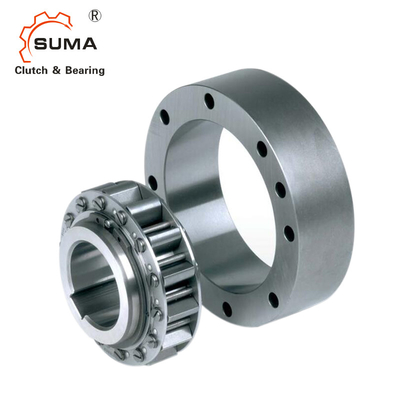

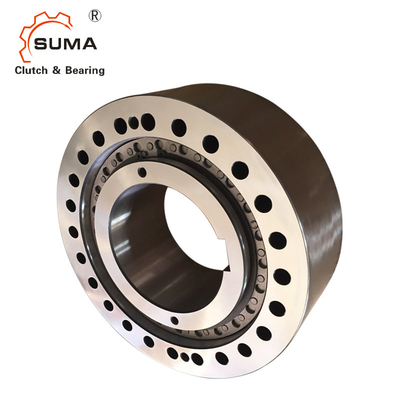

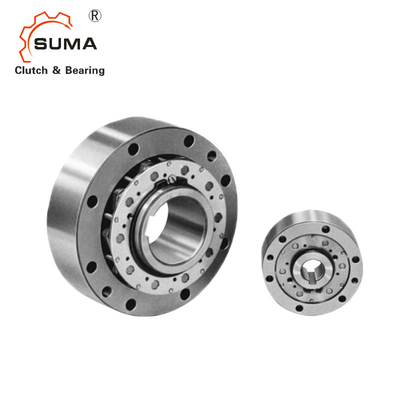

RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager
  • RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager
  • RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager
  • RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager
  • RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager
  • RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager

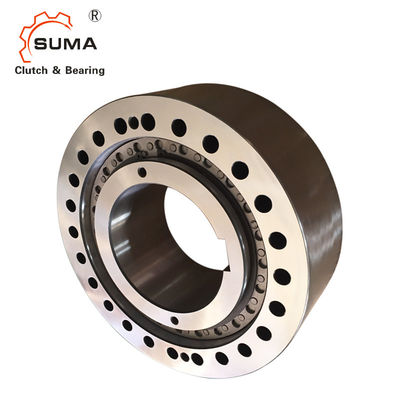

RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager

RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer RSCI 180
Produkt-Details
Produktbezeichnung:
Rückenverschlusskupplung RSCI80
Material:
Wälzlagerstahl GCr15
Größe:
120*210*70 mm
Drehmomentkapazität:
4500Nm
Drehgeschwindigkeit:
4000RPM
Gewährleistung:
1 Jahr
Einheitsgewicht:
12.5KG
OEM-Produkte:
Akzeptieren.
Hervorheben:

RSCI180M Rückhaltesperre

,

RSCI180 Rückspannkupplung

,

RSCI180 II Rückspannkupplung

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD260-USD350 PER PIECE
Verpackung Informationen
Holzgehäuse
Lieferzeit
7 bis 10 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
1000 Stück pro Monat
Produkt-Beschreibung

               RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlauf Kupplung

Einweglager mit Sprag



Eigenschaften der RSCI-Backstop-Kupplung



Der RSCI-Typ ist ein Zentrifugalhebel mit freiem Sprag-Typ und drehbarem Innenrad. Nur das Innenrad ist für das Freiradkonzept ausgelegt.
Es müssen Lagern vorhanden sein, die die Konzentrizität der inneren und äußeren Schichten gewährleisten, um axiale und radiale Belastungen zu unterstützen, wie auf der Rückseite gezeigt.

Der RSCI-Typ akzeptiert alle derzeit in Leistungsübertragungsgeräten verwendeten Schmierstoffe.Es ist möglich, diese Freiräder direkt in Getriebe ohne separate Schmierung zu montierenEin Ölnebel ist in der Regel ausreichend, eine Fettschmierung kann akzeptabel sein, wenn das Gerät hauptsächlich unter Überlauf arbeitet, wie bei E-Motoren.
Bei Verwendung als Rückhalt muss überprüft werden, ob die Überschreitungsgeschwindigkeit nicht unter die in der Kennzahl angegebene Mindestgeschwindigkeit fällt.

Größe und Kapazitätder RSCI-Backstopkupplung



Typ Größe   Geschwindigkeiten   - Nein. Ich weiß nicht.   Gewicht

RS

CI

 dH7

TK

N1)

n

maximal

2)

n

Immin3)

n

imx4)

 D) D1h6 D2H7 D3 D4 z L Ich... I1 I4 f*45° dmin m tmin I2 I3

RS

CI

 F8
mm Nm Min-1 Min-1 Min-1 mm mm mm mm     mm mm mm mm mm mm mm mm mm mm Weigerung Weigerung
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 0 0.8 52 5 1 8 16 1.5 0.3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 0 1 56 5 1 8 16 1.6 0.4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 0 1.5 62 5 1 8 16 1.8 0.4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 0 1.5 66 5 1 8 16 2.1 0.5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 0 1.5 76 5 1 10 21 2.7 0.7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 0 1.5 82 5 1 10 21 2.9 0.9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 0 1.5 100 7.5 1 10 21 4.3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 5 2 110 12 2 12 35 6.5 1.8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 5 2 120 12 2 12 35 8.6 1.9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 5 2 140 17 3 12 35 12.5 2.6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 5 2 140 12 2 12 35 13.1 2.6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 5 2.5 165 22 3 12 35 17.4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 5 2.5 160 17 2 12 35 18.3 3
100 10500 145 355 3000 290 140 210 258 M16 12 90 80 52.6 5 2.5 180 18.6 3 15 37 28 5
100 Meter 16000 140 340 2400 290 170 210 258 M16 12 90 80 63 5 2.5 200 13.5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 M16 12 90 80 52.6 5 3 210 18.6 3 15 37 35

6



RSCI .jpg

Anmerkungen:

1) T max = 2 × T KN

2) Diese maximal zulässige Drehmomentübertragungsgeschwindigkeit nmax darf bei der Drehmomentübertragung nicht überschritten werden.

3) Diese Mindestgeschwindigkeit darf bei Dauerbetrieb nicht verringert werden.
Auf Anfrage möglicher Abbau dieser Mindestgeschwindigkeit

4) Inneres Rennen überschreitet Keyway nach DIN 6885.1

5) Toleranz +1

Deckel F8 muss separat bestellt werden

Montieren


Bilderder RSCI-Backstopkupplung

RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager 2
RSCI180 RSCI180M RSCI 180 II Rückhaltesperre Kupplung Überlaufen Kupplung Sprag Einweglager 3

Umbauten:

Laufen Sie Endanschlag-Lager frei,

Keiln-Endanschlag-Lager,

Kupplungs-Lager des Endanschlag-GCr15
