Ein Weisen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | AA50 |

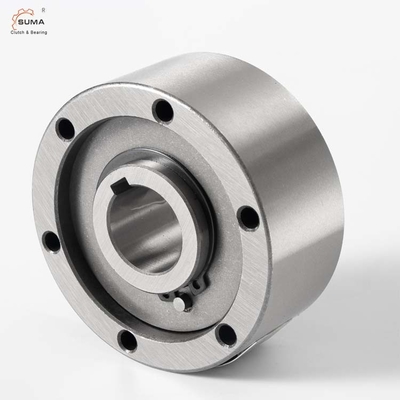

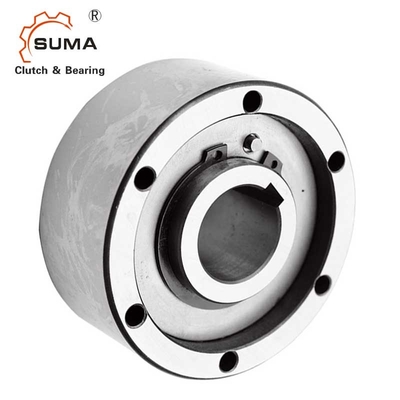

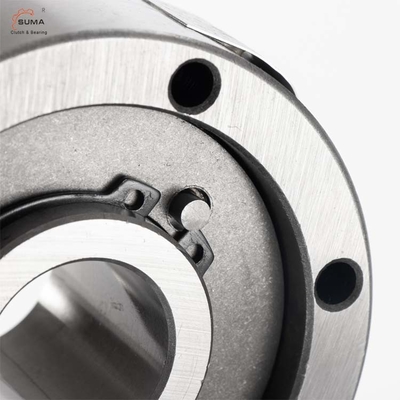

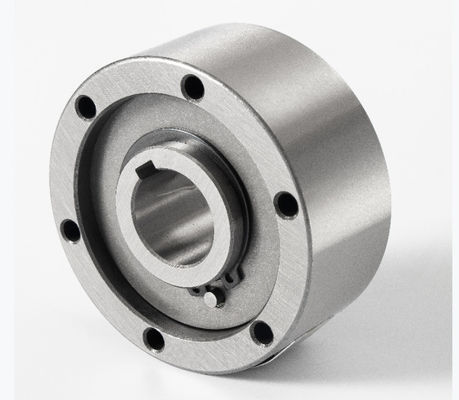

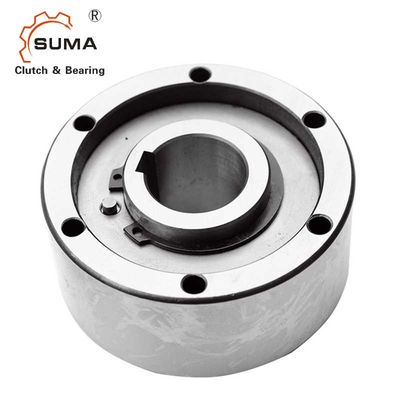

AA50 AA60 Frwwheel Roller Lager Rückenstoppe Einwegkupplungslager
Eigenschaften
AA ist ein Rollen-Typ ohne Freiradlager.
Lager sind erforderlich, um axiale und radiale Belastungen zu tragen.
Die Anlage muss auch Schmierung und Dichtung gewährleisten.
Technische Daten
| Spezifikation | |
| Produktbezeichnung | Lager für AA-Motoren |
| Modell | AA20 |
| Material | GCr15 |
| Innerer Durchmesser | 20 mm |
| Außendurchmesser | 68 mm |
| Stärke | 34 mm |
| Drehmomentkapazität | 146 Nm |
| Schleppmoment | 8.4Ncm |
| Innenrennen Überlaufgeschwindigkeit | 2000 r/min |
| Außenlaufüberlaufgeschwindigkeit | 3600 r/min |
| Gewicht | 00,7 kg |
| Struktur | Typ der Walze |
| Anwendung | Textilmaschinen, Ventilatoren, Ventilatoren, Druckmaschinen |
| Paket | Karton, Holzkiste oder individuell angepasst |
| Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union, Paypal |
| Lieferzeit | 2-4 Tage für die Probe, 7 Tage für große Bestellung |
Abmessungen und Kapazitäten
| Größe | TK1 | Überholgeschwindigkeiten | Gewicht |
Ziehen Drehmoment |
||||||||||
| dH7 | Nimax2) | Namax3) | 7 Dh | D5 | D6 | D3 | Z | O | L | f | s | (in kg) | Die | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Anmerkungen
1) T max = 2 × T KN
2) Inneres Rennen überschreitet
3) Überschreitung durch eine andere Rasse
Schlüsselweg nach DIN 6885.1
Montage und Verbindung
