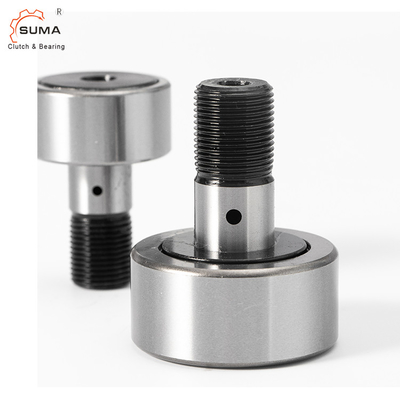

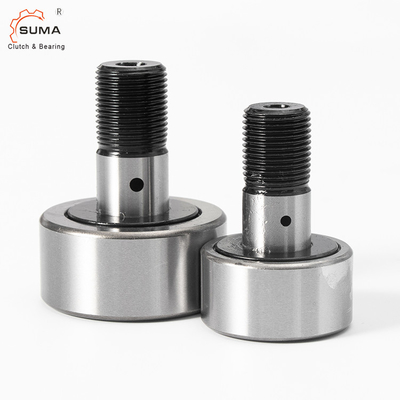

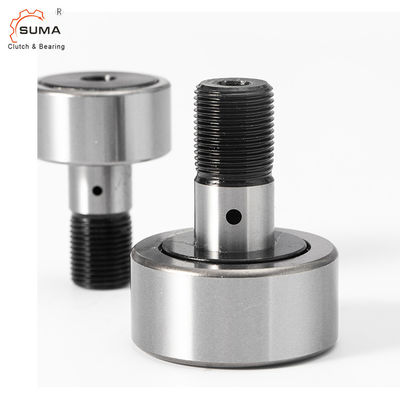

CCFH 3 1/4 s-Hochleistungsbolzen-Art Abtastrolle, die für Selbstanlagen trägt
Eigenschaften
Die typischen Funktionen einer Abtastrolle sind, Antifriktionsunterstützung der linearen Bewegung zu gewähren oder der Oberfläche eines Nockens zu folgen.
SUMA Stud Cam Follower war entworfen, um den zeitweiligen Schock-, Laden- und Präzisionsanforderungen zu widerstehen, die mit diesen Anwendungen verbunden sind.
Anwendung:
Nahrung und Getränk | Packmaschine | EinheitsMaterialtransport |
Selbstanlagen | Erdölbohrung | Stahlwerke |
Texitiles/Druck | Automatisierungsausrüstung | Werkzeugmaschinen |
Technische Daten
Maße und Kapazitäten
INSEALED BRG. NEIN |
INSEALED BRG. NEIN |
ROLLE Durchmesser (RD) |
ROLLE BREITE (W) |
BOLZEN Durchmesser (Sd) |
BOLZEN LÄNGE (SL) |
Min. FADEN LÄNGE (Zeitlimit) |
GELDSTRAFE FADEN |
SCHMIERLOCH | WOHNUNG Durchmesser +.0002 -.0003 |
RRCOM. CL AMPING DREHMOMENT Lbs. IN |
Max STATISCH KAPAZITÄT Lbs. |
BASIC Dyn. BEWERTUNG Lbs. |
|
LOCH MITTE (HC) |
LOCH DURCHMESSER (HD) |
||||||||||||
CFH-1/2 | CFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
CFH-9/16 | CFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
CFH-5/8 | CFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
CFH-11/16 | CFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
CFH-3/4 | CFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
CFH-7/8 | CFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
CFH-1 | CFH-1-S | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
CFH-1 1/8 | CFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
CFH-1 1/4 | CFH-1 1/4-S | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
CFH-1 3/8 | CFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
CFH-1 1/2 | CFH-1 1/2-S | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
CFH-1 5/8 | CFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
CFH-1 3/4 | CFH-1 3/4-S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1,0003 | 2250 | 15840 | 6385 |
CFH-1 7/8 | CFH-1 7/8-S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1,0003 | 2250 | 15840 | 6385 |
CFH-2 | CFH-2-S | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1,1253 | 2800 | 21140 | 8090 |
CFH-2 1/4 | CFH-2 1/4-S | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1,1253 | 2800 | 21140 | 8090 |
CFH-2 1/2 | CFH-2 1/2-S | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1,2503 | 3450 | 32900 | 11720 |
CFH-2 3/4 | CFH-2 3/4-S | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1,2503 | 3450 | 32900 | 11720 |
CFH-3 | CFH-3-S | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1,5003 | 5000 | 49820 | 15720 |
CFH-3 1/4 | CFH-3 1/4-S | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1,5003 | 5000 | 49820 | 15720 |
CFH-3 1/2 | CFH-3 1/2-S | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1,7503 | 5000 | 63250 | 22800 |
CFH-4 | CFH-4-S | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2,0003 | 5000 | 89540 | 29985 |
CFH-5-S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2,5003 | 5000 | 135900 | 46575 | |
CFH-6-S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 | 1 | 3/16 | 3,0003 | 5000 | 160900 | 60000 | |
CFH-7-S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3,5003 | 5000 | 213860 | 75380 |
