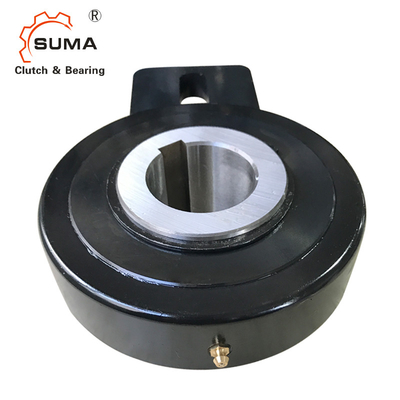

GV90 GV100 GV110 Becherwerk Rücklaufsperre Kupplungslager Einweg
Merkmale der GV Rücklaufsperre
Freiläufe der GV-Serie sind mit Rollen, die Zentrierung zwischen Innen- und Außenring erfolgt über Buchsen.
Die Drehmomentkräfte werden mittels einer Passfeder von der Welle auf den Innenring übertragen.
Wellentoleranz muss h6 sein.
Wenn der Freilauf als Rücklaufsperre verwendet wird, muss der am Außenring befestigte Hebel zwischen zwei Halterungen eingeklemmt werden;andernfalls muss ein Stift eingesetzt werden im gewundenen Loch.Wenn es am Rahmen einer Maschine befestigt ist, stoppt es die Drehung des Freilaufs.
Wenn der Freilauf als intermittierender Vorschub verwendet wird, muss der Hebel in Längsrichtung über die Bohrung für eine Schubstange oder ähnliches befestigt werden.In jedem Fall, um eine Überlastung zu vermeiden den Buchsen muss dem Hebel ein gewisses Spiel gegeben werden, um die axiale Bewegung zu ermöglichen.
Der Freilauf wird bereits gefettet geliefert
Abmessungen und Kapazitäten
| Modell |
dH7
mm
|
D
mm
|
L
mm
|
B1
mm
|
L1
mm
|
b2
mm
|
ich2
mm
|
ich3
mm
|
ich4
mm
|
Gewicht
Kg
|
Höchstgeschwindigkeit |
Drehmoment
Nm
|
Schleppmoment Nm |
| GV20 |
20 |
83 |
35 |
40 |
12 |
fünfzehn |
35 |
5 |
90 |
1.3 |
450 |
275 |
0,2 |
| GV25 |
25 |
83 |
35 |
40 |
12 |
fünfzehn |
35 |
5 |
90 |
1.3 |
450 |
275 |
0,2 |
| GV30 |
30 |
118 |
54 |
40 |
fünfzehn |
fünfzehn |
35 |
8 |
110 |
3.5 |
320 |
1250 |
1.2 |
| GV35 |
35 |
118 |
54 |
40 |
fünfzehn |
fünfzehn |
35 |
8 |
110 |
3.4 |
320 |
1250 |
1.2 |
| GV40 |
40 |
118 |
54 |
40 |
fünfzehn |
fünfzehn |
35 |
8 |
140 |
3.3 |
320 |
2180 |
1.2 |
| GV45 |
45 |
155 |
54 |
80 |
fünfzehn |
18 |
35 |
10 |
140 |
5.8 |
300 |
2180 |
2.2 |
| GV50 |
50 |
155 |
54 |
80 |
fünfzehn |
18 |
35 |
10 |
140 |
5.7 |
300 |
2180 |
2.2 |
| GV55 |
55 |
155 |
54 |
80 |
fünfzehn |
18 |
35 |
10 |
140 |
5.6 |
300 |
2180 |
2.2 |
| GV60 |
60 |
155 |
54 |
80 |
fünfzehn |
18 |
35 |
10 |
140 |
5.5 |
300 |
2180 |
2.2 |
| GV70 |
70 |
155 |
54 |
80 |
fünfzehn |
18 |
35 |
10 |
140 |
5.3 |
300 |
2180 |
2.2 |
| GV80 |
80 |
190 |
64 |
80 |
20 |
20 |
40 |
10 |
155 |
8.7 |
200 |
2930 |
3.5 |
| GV90* |
90 |
260 |
90 |
120 |
25 |
30 |
50 |
20 |
220 |
24.5 |
150 |
7250 |
3.5 |
| GV100* |
100 |
260 |
90 |
120 |
25 |
30 |
50 |
20 |
220 |
23.5 |
150 |
7250 |
3.5 |
| GV110* |
110 |
260 |
90 |
120 |
25 |
30 |
50 |
20 |
220 |
22.5 |
150 |
7250 |
3.5 |
| GV120* |
120 |
300 |
110 |
120 |
30 |
30 |
50 |
20 |
240 |
42 |
130 |
11100 |
6.0 |
1)Tmax: 2xTn
Kyey DIN 6885
2) Maximal zulässige Geschwindigkeit
