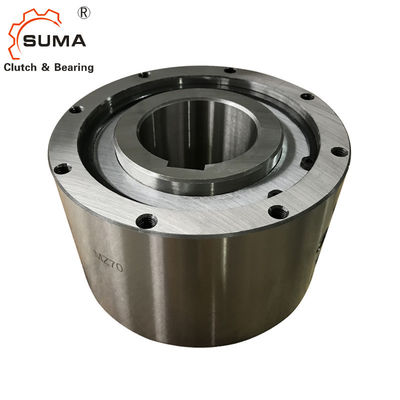

Ein Weisen-Kupplungs-Lager
>
|
|
| Herkunftsort | CHINA |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FSO500 HPI500 |
Einweg-Kupplungsrollenlager Freilauf Einweg-Kupplungslager Einweg-Kupplungslager
1. KOSTENLOSE PROBEN: Kontaktieren Sie uns per E-Mail oder Handelsmanager, wir senden die kostenlosen Proben gemäß Ihrer Anfrage.
2. Weltklasse-Lager: Wir bieten unseren Kunden alle Arten von einheimischen Lagern mit Weltklasse-Qualität.
3. OEM- oder Nicht-Stand-Lager: Alle Anforderungen an Nicht-Standard-Lager werden von uns aufgrund unseres umfassenden Wissens und unserer Verbindungen in der Branche problemlos erfüllt.
4. Echte Produkte mit ausgezeichneter Qualität: Das Unternehmen hat immer die 100% Qualitätsprodukte bewiesen, die es mit echter Absicht anbietet.
5. Kundendienst und technische Unterstützung: Das Unternehmen bietet Kundendienst und technische Unterstützung gemäß den Anforderungen und Bedürfnissen des Kunden.
6. Schnelle Lieferung: Das Unternehmen bietet mit seiner optimierten Lieferkette eine Just-in-Time-Lieferung.
7. Kosteneinsparung: Wir bieten langlebige, stoßfeste und hochzuverlässige Lager mit ausgezeichneter Qualität und besserer Leistung.Dadurch erhöhte Kosteneinsparung.
8. Sofortige Bearbeitung von Kundenanfragen: Wir glauben, dass zufriedene Kunden unseren Wert beweisen.
Schmierung
Die Typen FSO und HPI sind ölgeschmiert und verwenden Standard-Wellendichtringe.
Typ FSO-GR ist fettgeschmiert und kann mit berührungslosen Labyrinthdichtungen ausgestattet werden.
Der Typ HPI wurde speziell für Hochgeschwindigkeits-Indexierungsanwendungen entwickelt.
Abmessungen und Kapazitäten
| Typ | Größe |
Drehmoment TKN1 [Nm] |
Geschwindigkeitsüberschreitungen [Mindest-1] |
ABMESSUNG (Millimeter) | Schmiermittel | Gewicht | Drehmomentwiderstand | |||||||||||||||
| BFS BFS-GR HPI |
BFS nmax2) |
BFS-GR nmax3) |
dH7-bxh |
d4) Minimal Maximal |
EIN |
B -0,05 |
C | E | F | G | z | J | K | L | f | BFS | BFS..GR | HPI | [kg] | TR[Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69,85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107,95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136.525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123,85 | 1.6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
ANMERKUNGEN
1) T max = 2 ×T KN »Siehe Auswahl Seite 10 bis 13
2) Innenring/Außenringg
3) Labyrinthdichtung Innenring/Außenring
4) Zollbohrung auf Anfrage erhältlich
5) Nur für Übermaßbohrung
Größe 600 > 50 mm
Größe 700 > 75 mm
*) 6 Löcher im gleichen Abstand von 60°plus 2 zusätzliche Löcher bei 180°»Siehe Montage- und Wartungsanleitung
