Ein Weisen-Kupplungs-Lager
>
|
| Herkunftsort | CHINA |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | AA20 |

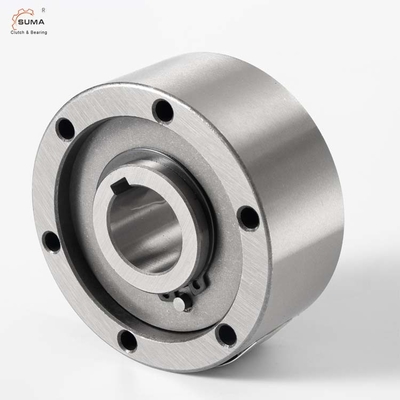

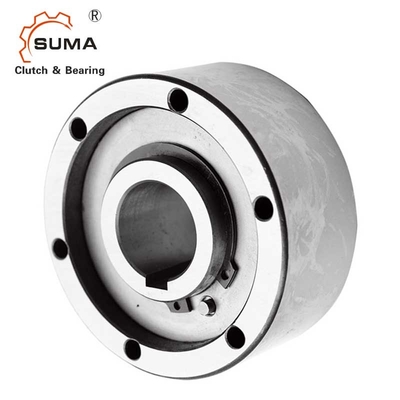

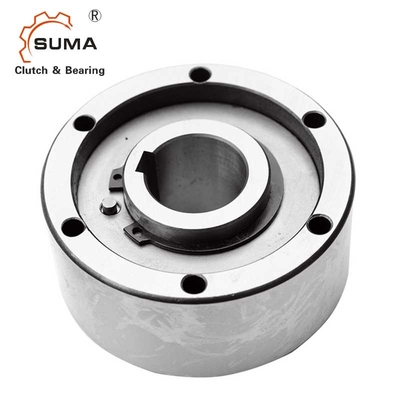

Einseitiges Kupplungslager mit Doppel-Keyway-Groove
Einweglager können in eine Richtung gedreht werden, während sie in die andere Richtung auf einem Lager gesperrt sind.und die Form des Rollsitzes (Loch), so dass es nur in eine Richtung scrollen kann, während in die andere Richtung wird großen Widerstand haben.
Einweglager werden häufig in Druckmaschinen, Verpackungsmaschinen, Lebensmittelmaschinen, Zwei-Gang-Getriebe, elektrische Rollen, Sportgeräte, Automobilindustrie, Fischerei-Rolle,Haushaltsgeräte Währungsdetektor usw.
Eigenschaften eines Einwegkugellagers:
1. hohe Tragfähigkeit
2Genügend Speicherplatz für Fett
3. hohe Geschwindigkeitsbegrenzung
4Langes Leben.
Technische Daten
| Spezifikation | |
| Produktbezeichnung | Lager für AA-Motoren |
| Modell | AA20 |
| Material | GCr15 |
| Innerer Durchmesser | 20 mm |
| Außendurchmesser | 68 mm |
| Stärke | 34 mm |
| Drehmomentkapazität | 146 Nm |
| Schleppmoment | 8.4Ncm |
| Innenrennen Überlaufgeschwindigkeit | 2000 r/min |
| Außenlaufüberlaufgeschwindigkeit | 3600 r/min |
| Gewicht | 00,7 kg |
| Struktur | Typ der Walze |
| Anwendung | Textilmaschinen, Ventilatoren, Ventilatoren, Druckmaschinen |
| Paket | Karton, Holzkiste oder individuell angepasst |
| Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union, Paypal |
| Lieferzeit | 2-4 Tage für die Probe, 7 Tage für große Bestellung |
Abmessungen und Kapazitäten
| Größe | TK1 | Überholgeschwindigkeiten | Gewicht |
Ziehen Drehmoment |
||||||||||
| dH7 | Nimax2) | Namax3) | 7 Dh | D5 | D6 | D3 | Z | O | L | f | s | (in kg) | Die | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
Anmerkungen
1) T max = 2 × T KN
2) Inneres Rennen überschreitet
3) Überschreitung durch eine andere Rasse
Schlüsselweg nach DIN 6885.1
Montage und Verbindung
