Ein Weisen-Kupplungs-Lager
>
|
| Herkunftsort | CHINA |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | AA60 GC-D60170 |

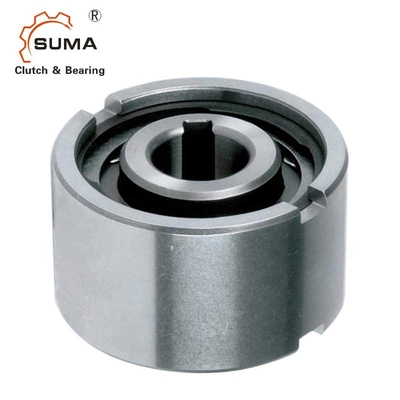

Freilaufkupplungslager Industriekupplung Schwerlast berührungslose Rücklaufsperre
Merkmale
1. Die Nockenkupplung der AA-Serie ist für die Installation mit Presspassung ausgelegt.
2. AA-Serien haben eine Keilnut am Innenring.Keilnuten außer Größe 25 werden nach DIN 6885 gefertigt. 3
3. Die AA-Serie hat eine Keilnut sowohl am Innen- als auch am Außenring.„-K“ bedeutet Schlüssel, die zusammen mit Nockenkupplung geliefert werden.
4. Korrekte Übermaßmaße an Welle und Gehäuse müssen eingehalten werden, um die maximale Lager- und Kupplungsleistung zu erzielen.
5. Siehe Tabelle für Toleranzen von Welle und Gehäuse für jede Serie.
6. Der Pfeil auf dem Innenring zeigt die Eingriffsrichtung des Innenrings an.
7. Verwenden Sie zum Einbau der Kupplung ein Presswerkzeug mit geeignetem Durchmesser, um gleichmäßigen Druck auf die gesamte Fläche des Innen- und Außenrings auszuüben.
8. Schlagen Sie nicht auf die Kupplung und wenden Sie keine anderen Stöße darauf an.
9. Stellen Sie sicher, dass das Gehäuse stark genug ist, um dem Druck standzuhalten, der für die Installation der Kupplung durch Presspassung erforderlich ist.
10. Betriebstemperaturbereich: –30 °C bis +100 °C (Fragen Sie uns nach Temperaturen, die diesen Bereich überschreiten).
Technische Daten
| SPEZIFIKATION | |
| Modell | AA60 / GC-D60170 |
| Material | GCr15 |
| Innendurchmesser | 60mm |
| Außendurchmesser | 170mm |
| Dicke | 78mm |
| Drehmomentkapazität | 3500 Nm |
| Schleppmoment | 240Ncm |
| Überholgeschwindigkeit des inneren Laufrings | 800 U/Min |
| Überholgeschwindigkeit des Außenrings | 1100 U/min |
| Gewicht | 0,7 kg |
| Struktur | Rollentyp |
| Anwendung | Textilmaschine, Ventilatoren, Ventilatoren, Druckmaschine |
| Paket | Karton, Holzkiste oder kundenspezifisch |
| Zahlungsbedingungen | TT.L/C, D/A, D/P, Western Union, Paypal |
| Lieferzeit | 2-4 Tage für die Probe, 7 Tage für Großauftrag |
Abmessungen und Kapazitäten
| Größe | TK1 | Geschwindigkeitsüberschreitungen | Gewicht |
Ziehen Drehmoment |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | Ö | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| fünfzehn | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ANMERKUNGEN
1) T max = 2 ×T KN
2) Überlaufen des inneren Laufrings
3) Außenlaufüberlauf
Passfedernut nach DIN 6885.1
