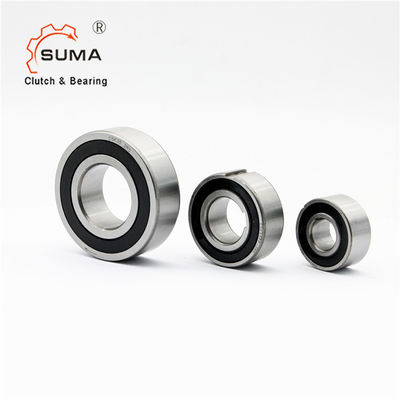

USNU12 Freilauf Freiläufe Einwegkupplungslager

USNU12 Freilauf Freiläufe Einwegkupplungslager

Merkmale

• Freiläufe dieser Serie sind nicht selbstzentrierend.Es ist daher notwendig, neben dem Freilauf ein oder zwei Lager zu platzieren, damit sich der Außenring mittig zum Innenring drehen kann.USNU-Freiläufe haben Kugellager mit den gleichen Abmessungen wie die 63..-Serie.
• Die Drehmomentkräfte werden von der Welle auf den Innenring mittels einer Passfeder und vom Außenring auf den Sitz mittels vorderer Abzieher oder bei einer Sitztoleranz von K6 mittels Presspassung übertragen.
• Wellentoleranz muss entweder h6 oder j7 sein;Die Toleranzen für den Sitz müssen entweder h7 oder F7 sein.Wenn keine vorderen Abzieher verwendet werden, sollte die Sitztoleranz k6 sein.
• Vor der Inbetriebnahme müssen die Freiläufe mit geeigneten Schmiermitteln nach den Anweisungen auf Seite 12 geschmiert werden. Eine Ölschmierung ist unbedingt erforderlich, wenn eine hohe Drehzahl im Leerlauf erreicht wird.

Breite:34mm

Betriebstemperatur:max.100 ° C

Schmierung: Betrieb mit Öllebensdauerschmierung

Einbautoleranzen: Welle h5;Nabe H6

Abmessungen und Kapazitäten
