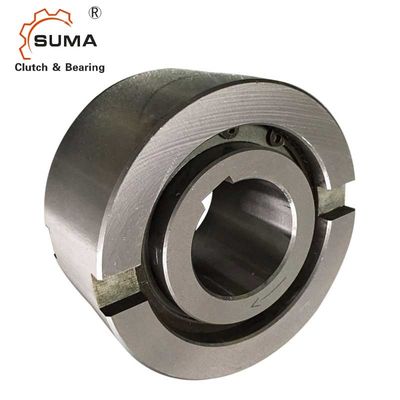

17 Nm NFS30 TFS30 One Way Support Backstop-Kupplungslager Akzeptiert OEM

17 Nm NFS30 TFS30 One Way Support Backstop-Kupplungslager Akzeptiert OEM

  • 17 Nm NFS30 TFS30 One Way Support Backstop-Kupplungslager Akzeptiert OEM
17 Nm NFS30 TFS30 One Way Support Backstop-Kupplungslager Akzeptiert OEM
Produktdetails:
Herkunftsort: CHINA
Markenname: SUMA
Zertifizierung: ISO SGS
Modellnummer: AE12
Zahlung und Versand AGB:
Min Bestellmenge: 5 Stück
Preis: USD12-USD15 PER PIECE
Verpackung Informationen: Kartonschachtel
Lieferzeit: 10-15 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Produktname: Laufen Sie Kupplung AE12 frei Material: GCr15 Lagerstahl
Drehmoment-Kapazität: 17Nm Drehgeschwindigkeit: 3100rpm
Gewichtseinheit: 0.11Kg Garantie: 1 Jahr
Größe: 12*37*20MM Erstausrüster: Annehmen
MOQ: 5 -
Hervorheben:

NFS30 Rücklaufsperren-Kupplungslager

,

TFS30 Rücklaufsperren-Kupplungslager

,

OEM-Einweg-Stützlager

One Way Support Backstop Kupplungslager NFS30 TFS30 Kupplungslager



Merkmale

  • Typ ASNU ist ein nicht gelagerter Rollenfreilauf.Lager müssen axiale und radiale Belastungen aufnehmen.Auch die Schmierung und Abdichtung muss durch die Installation gewährleistet werden.Der nominelle Außendurchmesser ist derselbe wie bei einem Kugellager der Serie 63....
  • Eine typische Anordnung besteht darin, diesen Typ neben einem Lager innerhalb der gleichen Positionstoleranzen zu installieren, wobei der Innenring mit der Welle verkeilt ist.
  • Der Außenring hat eine positive n6-Toleranz, um eine Presspassung in einem H7-Gehäuse zu gewährleisten.Zusätzliche Seitenkerben im Außenring sorgen für formschlüssige Drehmomentübertragung.
  • Wenn das Gehäuse der K6-Toleranz entspricht, ist die Verwendung der Kerben nicht erforderlich, aber das Gehäuse muss stark genug sein, um sich nach der Montage nicht auszudehnen.



Technische Daten

17 Nm NFS30 TFS30 One Way Support Backstop-Kupplungslager Akzeptiert OEM 0

Artikel AE12
Material GCr15
Bohrungs-Durchm. 12mm
Außendurchmesser 37mm
Breite (B) 20mm
Drehmomentkapazität 17 Nm
Überholgrenzgeschwindigkeit (Innenring) 3100 U/Min
Überholgrenzgeschwindigkeit (Außenring) 6000 U/min
Gewicht 0,11 kg
Paket Kartonkasten oder als Ihre Anforderungen

Abmessungen und Kapazitäten





Typ Größe   Geschwindigkeitsüberschreitungen   Gewicht Schleppmoment











AE



dH7

(mm)

TKN1

(Nm)

Nimax2)

(Mindest-1)

Nmax3)

(Mindest-1)

Dh6

(mm)

D5

(mm)

D6

(mm)

L

(mm)

s

(mm)

f

(mm)

e

(mm)

b

(mm)

t

(mm)



(kg)

TR



(Ncm)

12 17 3100 6000 37 28 20 20 4.5 0,5 0,8 6 3 0,11 0,7
fünfzehn 55 2300 5400 47 37 26 30 4.5 0,8 1.2 7 3.5 0,30 3.5
20 146 2000 3600 62 50 35 34 5.5 0,8 1.2 8 3.5 0,55 8.4
25 285 1700 2600 80 68 45 37 6.5 1 1.8 9 4 0,98 14
30 500 1500 2100 90 75 50 44 6.2 1 1.8 12 5 1,50 23
35 720 1300 1950 100 80 55 48 3.8 1 1.8 13 6 2.00 60
40 1030 1200 1700 110 90 60 56 3.8 1.5 1.8 fünfzehn 7 2,80 72
45 1125 1050 1600 120 95 65 56 3.8 1.5 2.6 16 7 3.30 140
50 2150 950 1300 130 110 75 63 5.8 1.5 2.6 17 8 4.20 180
55 2675 850 1200 140 115 82 67 3.8 2 2.6 18 9 5.20 190
60 3500 800 1100 150 125 90 78 7.6 2 2.6 18 9 6,80 240
70 5813 650 900 170 140 100 95 7.6 2.5 2.6 20 9 10.5 320
