Endanschlag-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FBO72 |

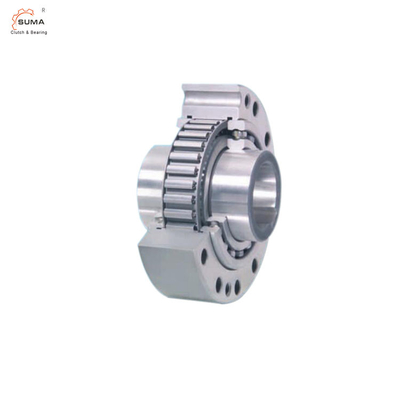

Eigenschaft von FBO laufen Endanschlag-Kupplung frei
für Versammlung mit Verbindungsteilen
mit den Keilen verfügbar in fünf Arten
Eigenschaften
Grundlegend läuft FBO sind Keil freiläuft mit den mit frei Kundenverbindungsteilen zusammengebaut zu werden Kugellagern. Läuft sind besonders passend für Installation in den Wohnungen mit Ölschmierung und -dichtungen frei. Läuft FBO werden verwendet wie frei:
Endanschläge
Overrrunning-Kupplungen
Index-Bewegung läuft frei
Zusätzlich zum Standard sind vier andere Arten für ausgedehnte Nutzungsdauer verfügbar und
Indexieren von Genauigkeit. Nennmomente bis 160 000 Nanometer. Bohrungen bis 300 Millimeter. Viele Standardbohrungen sind verfügbar.
Indexieren von Genauigkeit. Nennmomente bis 25 000 Nanometer. Bohrungen bis 155 Millimeter. Viele Standardbohrungen sind verfügbar.
Maß und die Kapazität von FBO laufen Endanschlag-Kupplung frei
| Laufen Sie Größe frei | Art |
Drehmoment Mangan Nanometer |
Max. Geschwindigkeit Innenring Überschüsse min-1 |
Außenring/ Überschüsse min-1 |
Art |
Drehmoment Mangan Nanometer |
Max. Geschwindigkeit Innenring/ Überschüsse min-1 |
Außenring Überschüsse min-1 |
Art |
Drehmoment Mangan Nanometer |
Keilnstart an innerem Ringgeschwindigkeit min-1 |
Max. Geschwindigkeit Innenring/ Überschüsse min-1 |
Außenring fährt min-1 | Art |
Drehmoment Mangan Nanometer |
Keilnstart mit Außenringgeschwindigkeit min-1 |
Max. Geschwindigkeit Außenring Überschüsse min-1 |
Innenring fährt min-1 | Art |
Drehmoment Mangan Nanometer |
| FBO37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FBO44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FBO57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FBO72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FBO82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FBO 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FBO 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FBO 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FBO 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FBO 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | SX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FBO 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FBO 440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
| Laufen Sie Größe frei | Millimeter | Millimeter |
Bohrung d Standard Millimeter Millimeter |
Millimeter | max. Millimeter |
B Millimeter |
C1 *** Millimeter |
C2 *** Millimeter |
C3 *** Millimeter |
D Millimeter |
E Millimeter |
F Millimeter |
G ** |
L Millimeter |
T Millimeter |
Z ** | Gewicht Kilogramm | |
| FBO 37 | 14 | 16 | 18 | 20 | 22* | 22* | 25 | 3,7 | 4,3 | 85 | 30 | 55 | M 6 | 48 | 70 | 6 | 0,9 | |
| FBO 44 | 20 | 22 | 25* | 25* | 25 | 3,7 | 4,7 | 4,4 | 95 | 35 | 62 | M 6 | 50 | 80 | 8 | 1,3 | ||
| FBO 57 | 25 | 28 | 30 | 32* | 32* | 30 | 4,2 | 7,7 | 7,4 | 110 | 45 | 75 | M 8 | 65 | 95 | 8 | 1,9 | |
| FBO 72 | 35 | 38 | 40 | 42* | 42* | 38 | 3,7 | 4,9 | 4,4 | 132 | 55 | 90 | M 8 | 74 | 115 | 12 | 3,5 | |
| FBO 82 | 35 | 40 | 45 | 50* | 50* | 40 | 6,6 | 6,6 | 6,6 | 145 | 65 | 100 | M 10 | 75 | 125 | 12 | 4,0 | |
| FBO 107 | 50 | 55 | 60 | 65* | 65* | 45 | 8,1 | 8,1 | 8,1 | 170 | 80 | 125 | M 10 | 90 | 150 | 12 | 7,7 | |
| FBO 127 | 50 | 60 | 70 | 75* | 75* | 68 | 6,9 | 7,9 | 6,9 | 200 | 95 | 145 | M 12 | 112 | 180 | 12 | 13,3 | |
| FBO 140 | 65 | 75 | 80 | 90 | 95* | 68 | 19,1 | 20,1 | 19,1 | 250 | 120 | 180 | M 16 | 150 | 225 | 12 | 31,5 | |
| FBO 200 | 110 | 120 | 120 | 85 | 14,1 | 15,1 | 14,1 | 320 | 160 | 240 | M 16 | 160 | 288 | 16 | 46,5 | |||
| FBO 270 | 140 | 150 | 100 | 22,5 | 22,5 | 22,5 | 420 | 200 | 310 | M 20 | 212 | 370 | 18 | 105,0 | ||||
| FBO 340 | 180 | 240 | 125 | 25,6 | 497 | 300 | 380 | M 20 | 265 | 450 | 24 | 190,0 | ||||||
| FBO 440 | 220 | 300 | 150 | 34,1 | 627 | 380 | 480 | M 30 | 315 | 560 | 24 | 360,0 | ||||||
Anwendungsbeispiel
Grundlegend laufen Sie FBO 127 SF als Freilaufkupplung zwischen dem Ausdehnungs-Antrieb und dem Hauptantrieb eines Betonmischers frei. Im Falle der Ausdehnungsoperation wird der Außenring durch die Wellenkupplung gefahren. Laufen Sie Arbeiten frei, wenn Sie Operation - ation und Antriebe die Einheit an einer niedrigen Geschwindigkeit über das Hauptgetriebe fahren. Im Normalbetrieb (laufen Sie - ing Operation) frei, die Innenringüberschüsse und
Ausdehnungs-Antrieb wird automatisch gelöst. Laufen Sie wird angeschlossen an die Ölschmierung des Hauptgetriebes und erfordert keine spezielle Wartung frei. Die Anordnung für die Dichtungen zwischen laufen frei und das Hauptgetriebe ist günstig. Im Normalbetrieb (freilaufende Operation), ist dieses an einem Stillstand und erzeugt folglich nicht zusätzlichen frictionrelated Temperaturanstieg.
Montage
Die Kundenverbindungsteile werden auf dem externen Durchmesser F des Kugellagers zentriert und zusammengebaut über den Außenring. Die Toleranz der Welle muss ISO h6 sein, oder j6 und die Toleranz des Versuchsdurchmessers F des Verbindungsteils müssen ISO H7 oder J7 sein. Die zentrierende Tiefe C muss beobachtet werden.
Schmierung
Eine Ölschmierung vom qualitätsbestimmten muss zur Verfügung gestellt werden.
Beispiel für die Einrichtung
Laufen Sie Größe FBO 72, Art mit dem P-Reiben frei
und 38 Millimeter-Bohrung:
• FBO 72 SFP, d = 38 Millimeter
