Endanschlag-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FON127SF |

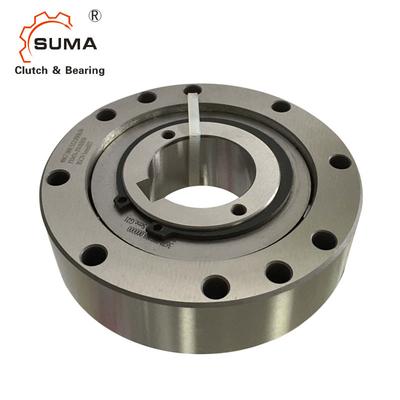

FON Series Sprag Type Freewheel-Endanschlag, der eine Möglichkeit FON72SF FON127SF trägt
Eigenschaft von FON Freewheel Backstop Bearing
Integriert läuft FON sind Keil freiläuft ohne Lagergestell frei. Läuft FON werden verwendet wie frei:
Endanschläge
Freilaufkupplungen
Index-Bewegung läuft frei
Zusätzlich zum Standard sind zwei andere Arten für ausgedehnte Nutzungsdauer verfügbar und
Indexieren von Genauigkeit. Nennmomente bis 25 000 Nanometer. Bohrungen bis 155 Millimeter. Viele Standardbohrungen sind verfügbar.
Maß und die Kapazität von FON laufen Endanschlag-Lager frei
| Laufen Sie Größe frei | Art |
Nominal Drehmoment Mangan Nanometer |
Max. Geschwindigkeit Innenring Überschüsse min-1 |
Außenring Überschüsse min-1 |
Art |
Nominales t-orque Mangan Nanometer |
Max. Geschwindigkeit Innenring Überschüsse min-1 |
Außenring Überschüsse min-1 |
Art |
Nominal t-orque Mangan Nanometer |
Keilnstart mit Außenringgeschwindigkeit min-1 |
Max. Geschwindigkeit Außenring Überschüsse min-1 |
Innenring fährt min-1 |
| FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
| FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
| FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
| FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
| FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
| FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
| FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
| FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
| FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
| FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
| Laufen Sie Größe frei | Bohrung d | Maximal | B | D | F | G ** | J | L | P | T | Z ** | Gewicht | |||
| Standard | |||||||||||||||
| Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm | |||
| FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
| FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
| FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
| FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
| FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
| FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
| FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
| FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
| FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
| FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 | ||
Montage
Integriert läuft FON sind ohne Lagergestell frei. Konzentrische Ausrichtung von innerem und
Außenring muss vom Kunden zur Verfügung gestellt werden. Die zulässigen laufen heraus (T.I.R.) müssen sein
beobachtete. Integriert laufen FON wird zentriert über die äußere Bahn F auf dem Kundenzubehörteil und weggelaufen an dieses frei. Die Toleranz des Versuchsdurchmessers des Zubehörteils muss ISO h6 sein. Die Toleranz der Welle muss ISO h6 oder j6 sein.
Schmierung
Im Falle der Art mit Keilnstart Z, mit Geschwindigkeiten mehr als die Keilnabhebegeschwindigkeit, nein
spezielle Schmierung wird angefordert; laufen Sie die wartungsfreien Funktionen frei. Beim Funktionieren
unterhalb der Keilnabhebegeschwindigkeit muss eine Ölschmierung der spezifizierten Ölqualität zur Verfügung gestellt werden.
