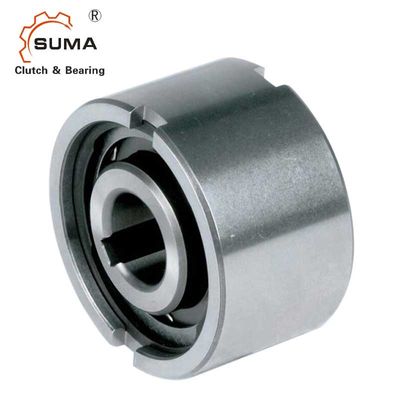

UF-Reihen UF30 30*90*48MM laufen Weisen-Lager-Fabrik der Kupplungs-eine frei
Eigenschaften von laufen Weisen-Lager der Kupplungs-eine frei
Die uF-Reihe läuft sind nicht selbstzentrierend frei. Es ist deshalb notwendig, ein oder zwei Lager nahe bei zu setzen freiläuft, damit der Außenring zum Innenring zentral sich drehen kann
Die Drehmomentkräfte werden von der Welle dem Innenring mittels eines Schlüssels und vom Außenring den Sitzplätzen mittels der vorderen Abziehvorrichtungen übertragen.
Wellentoleranz muss entweder h6 oder j6 sein; die Toleranzen für die Sitzplätze müssen entweder H7 oder G7 sein. Wenn vordere Abziehvorrichtungen nicht benutzt werden, sollte die setzende Toleranz K6 sein.
Bevor auf den Service gesetzt werden, frei, läuft muss mit den passenden Schmiermitteln geschmiert werden, welche die Anweisungen befolgen, die auf Seite 12 erteilt werden. Ölschmierung ist wesentlich, wenn eine hohe Anzahl Rotationen in Leerlaufstellung erreicht wird.
Maße und die Kapazitäten von laufen Weisen-Lager der Kupplungs-eine frei
Art | Größe | Überlauf von Geschwindigkeiten | Gewicht | ||||||||
UF | AVW7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | BH11 |
|
[Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
ANMERKUNGEN
1) Maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
2) Innenringüberschüsse
3) Außenringüberschüsse
