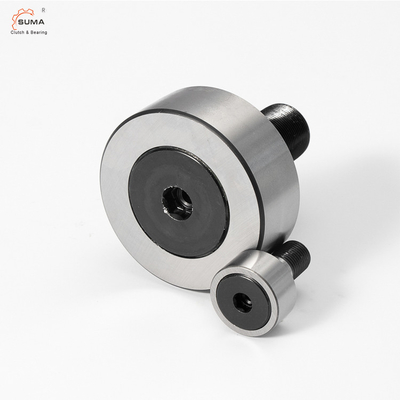

Name: CF Reihen-zylinderförmiger äußerer Ring Slot Type Flat Cam-Nachfolger CF24 CF24UU
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: CF24 CF24UU
Price: 5.00 USD
Availability: InStock

Startseite Produkte Bolzen-Art Abtastrolle

CF Reihen-zylinderförmiger äußerer Ring Slot Type Flat Cam-Nachfolger CF24 CF24UU

Produktdetails:

Herkunftsort:	China
Markenname:	SUMA
Zertifizierung:	ISO SGS
Modellnummer:	CF24 CF24UU

Zahlung und Versand AGB:

Min Bestellmenge:	10pcs
Preis:	USD5-USD6 PER PIECE
Verpackung Informationen:	Karton-Kasten/Holzkiste
Lieferzeit:	2-5 Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	100000 PC pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Flache Abtastrolle CF24 CF24UU	Material:	Wälzlagerstahl GCr15
Außenring-Oberfläche:	Zylinderförmig	Paket:	Jedes in Plastiktasche + Karton-Kasten
Garantie:	6 Monate	Hafen:	Shanghai/Ningbo
Soem:	Nehmen Sie an	Lieferzeit:	3-5 Tage
Hervorheben:	Schlitz-Art flache Abtastrolle , Zylinderförmiger äußerer Ring Flat Cam Follower , Art Abtastrolle des Bolzen-CF24

CF Reihen-zylinderförmiger äußerer Ring Slot Type Flat Cam-Nachfolger CF24 CF24UU

Eigenschaften der flachen Abtastrolle

CF Reihe ist eine populäre Art Abtastrolle versah mit einer Fahrernut auf dem Kopf des Bolzens.

Eine in hohem Grade korrosionsbeständige Edelstahlart (Symbol M) ist auch verfügbar.

Vorbildliche CF, zylinderförmiger Außenring, flache Pseudoseiten-Art

Modell CF-R, kugelförmiger Außenring, flache Pseudoseiten-Art

Maße und Kapazitäten der flachen Abtastrolle

Bolzen Durchmesser d	Modell Nein.	Hauptmaße Millimeter
Bolzen Durchmesser d	Modell Nein.	Außendurchmesser D	Außenringbreite C	Verlegt G	G1	B	Gesamtlänge B1	B2	B3	C1	d1	d2	rsmin	Schulterhöhe f (Min.)
5	CF 5	13	9	M5×0.8	7,5	10	23	13	—	0,5	3,1^*	—	0,3	9,7
6	CF 6	16	11	M6×1	8	12	28	16	—	0,6	4^*	—	0,3	11
8	CF 8	19	11	M8×1.25	10	12	32	20	—	0,6	4^*	—	0,3	13
10	CF 10	22	12	M10×1.25	12	13	36	23	—	0,6	4^*	—	0,3	15
10	CF 10-1	26	12	M10×1.25	12	13	36	23	—	0,6	4^*	—	0,3	15
12	CF 12	30	14	M12×1.5	13	15	40	25	6	0,6	6	3	0,6	20
12	CF 12-1	32	14	M12×1.5	13	15	40	25	6	0,6	6	3	0,6	20
16	CF 16	35	18	M16×1.5	17	19,5	52	32,5	8	0,8	6	3	0,6	24
18	CF 18	40	20	M18×1.5	19	21,5	58	36,5	8	0,8	6	3	1	26
20	CF 20	52	24	M20×1.5	21	25,5	66	40,5	9	0,8	8	4	1	36
20	CF 20-1	47	24	M20×1.5	21	25,5	66	40,5	9	0,8	8	4	1	36
24	CF 24	62	29	M24×1.5	25	30,5	80	49,5	11	0,8	8	4	1	40
24	CF 24-1	72	29	M24×1.5	25	30,5	80	49,5	11	0,8	8	4	1	40
30	CF 30	80	35	M30×1.5	32	37	100	63	15	1	8	4	1	46
30	CF 30-1	85	35	M30×1.5	32	37	100	63	15	1	8	4	1	46
30	CF 30-2	90	35	M30×1.5	32	37	100	63	15	1	8	4	1	46

	Grundbeladungsbewertung				Zulässige Höchstbelastung F0 kN	Bahntragfähigkeit		Drehzahlhöchstgeschwindigkeit *		Masse
Modell Nein.	Mit Käfig		Volle Rollen			Zylinderförmiger Außenring kN	Kugelförmiger Außenring kN	Mit Käfig min-1	Volle Rollen min-1	Mit Käfig g	Volle Rollen g
Modell Nein.	C kN	C0 kN	C kN	C0 kN		Zylinderförmiger Außenring kN	Kugelförmiger Außenring kN	Mit Käfig min-1	Volle Rollen min-1	Mit Käfig g	Volle Rollen g
CF 5	3,14	2,77	—	—	1,42	2,25	0,53	29000	—	10,5	—
CF 6	3,59	3,58	6,94	8,5	2,11	3,43	1,08	25000	11000	18,5	19
CF 8	4,17	4,65	8,13	11,2	4,73	4,02	1,37	20000	8700	28,5	29
CF 10	5,33	6,78	9,42	14,3	5,81	4,7	1,67	17000	7200	45	46
CF 10-1	5,33	6,78	9,42	14,3	5,81	5,49	2,06	17000	7200	60	61
CF 12	7,87	9,79	13,4	19,8	9,37	7,06	2,45	14000	5800	95	97
CF 12-1	7,87	9,79	13,4	19,8	9,37	7,45	2,74	14000	5800	105	107
CF 16	12	18,3	20,6	37,6	17,3	11,2	3,14	10000	4500	170	173
CF 18	14,7	25,2	25,2	51,3	26,1	14,4	3,72	8500	3800	250	255
CF 20	20,7	34,8	33,2	64,8	32,1	23,2	8,23	7000	3400	460	465
CF 20-1	20,7	34,8	33,2	64,8	32,1	21	7,15	7000	3400	385	390
CF 24	30,6	53,2	46,7	92,9	49,5	34,2	10,5	6500	2900	815	820
CF 24-1	30,6	53,2	46,7	92,9	49,5	39,8	12,9	6500	2900	1140	1140
CF 30	45,4	87,6	67,6	145	73,7	52,6	14,9	5000	2300	1870	1870
CF 30-1	45,4	87,6	67,6	145	73,7	56	16,1	5000	2300	2030	2030
CF 30-2	45,4	87,6	67,6	145	73,7	59,3	17,3	5000	2300	2220	2220
