Herkunftsort: | China |
Markenname: | SUMA |
Zertifizierung: | ISO SGS |
Modellnummer: | GV45 GV50 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD120-USD150 PER PIECE |
Verpackung Informationen: | Kartonkasten |
Lieferzeit: | 7-10 TAGE |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Versorgungsmaterial-Fähigkeit: | 1000pcs pro Monat |
Produktname: | Endanschlag-Kupplung GV45 GV50 | Material: | Wälzlagerstahl GCr15 |
---|---|---|---|
Drehmoment-Kapazität: | 2180Nm | Umdrehungsgeschwindigkeit: | 300RPM |
STÜCKGEWICHT: | 5.8Kg | Garantie: | 1-jährig |
GRÖSSE: | 45*155*54 Millimeter/50*155*54mm | Soem: | nehmen Sie an |
Hervorheben: | Typ- einsweisen-Lager der Rollen-GV50,Weisen-Lager der Endanschlag-Kupplungs-eine,Kupplungs-Lager der Weisen-GV45 eins |

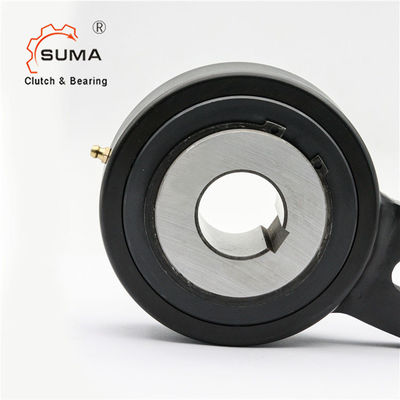

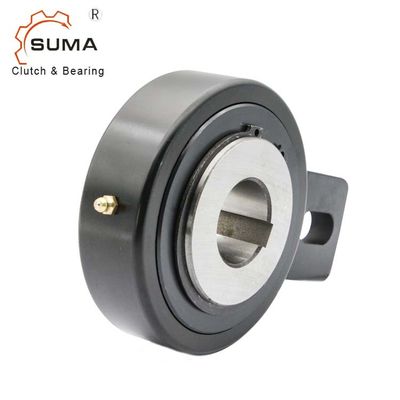

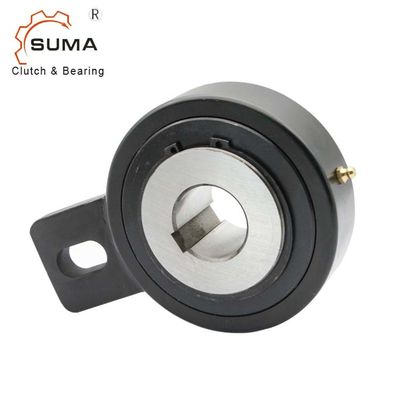

Endanschlag-Kupplungs-Rollen-Typ- einsweisen-Lager GV45 GV50
Eigenschaften
GV-Reihe läuft sind mit den Rollen frei und zentriert zwischen dem Innenring und Außenring wird mittels der Büsche durchgeführt.
die Drehmomentkräfte werden von der Welle dem Innenring mittels eines Schlüssels übertragen.
Wellentoleranz muss h6 sein.
Wenn freilaufen Sie, wird als nicht Rückholgerät, der Hebel verwendet, der am Außenring befestigt wird, muss zwischen zwei Klammern eingeschoben werden; andernfalls muss ein Stift eingefügt werden
im geschlungenen Loch. Wenn es zum Rahmen einer Maschine zugeschlossen wird, stoppt es freiläuft das Drehen.
Wenn wird verwendet als zeitweilige Zufuhr freilaufen Sie, muss der Hebel unter Verwendung des Lochs für einen Ventilstößel lengthways befestigt werden oder ähnlich. Auf jeden Fall zu überbelasten vermeiden
die Büsche, der Hebel müssen einen bestimmten Betrag Freigabe gegeben werden, zum die axiale Bewegung zuzulassen.
laufen Sie wird geliefert bereits eingefettet frei
Maße und Kapazitäten
Modell |
dH7 Millimeter |
D Millimeter |
L Millimeter |
B1 Millimeter |
L1 Millimeter |
b2 Millimeter |
I2 Millimeter |
I3 Millimeter |
I4 Millimeter |
Gewicht Kilogramm |
Max Speed |
Drehmoment Nanometer |
Widerstand-Drehmoment Nanometer |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,5 | 320 | 1250 | 1,2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,4 | 320 | 1250 | 1,2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3,3 | 320 | 2180 | 1,2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2,2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2,2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,6 | 300 | 2180 | 2,2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2,2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,3 | 300 | 2180 | 2,2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1)Tmax: 2x Tn
Kyey-LÄRM 6885
2)Maximale gewährte Geschwindigkeit
