Herkunftsort: | China |
Markenname: | SUMA |
Zertifizierung: | ISO SGS |
Modellnummer: | AV80 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD190-USD240 PER PIECE |
Verpackung Informationen: | Kartonkasten |
Lieferzeit: | 7-10 TAGE |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Versorgungsmaterial-Fähigkeit: | 1000pcs pro Monat |
Produktname: | Endanschlag-Kupplung AV80 | Material: | Wälzlagerstahl GCr15 |
---|---|---|---|
Drehmoment-Kapazität: | 2900Nm | Umdrehungsgeschwindigkeit: | 200rpm |
STÜCKGEWICHT: | 8.7KG | Garantie: | 1-jährig |
GRÖSSE: | 80*190*64mm | Soem: | nehmen Sie an |
Hervorheben: | Getreidespeicher-Ausrüstungs-Endanschlag-Kupplungs-Lager,Stahlkupplungs-Lager des endanschlag-GCr15,Weisen-Endanschlag-Lager SGS einer |

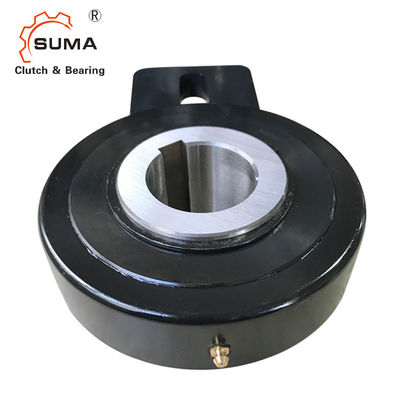

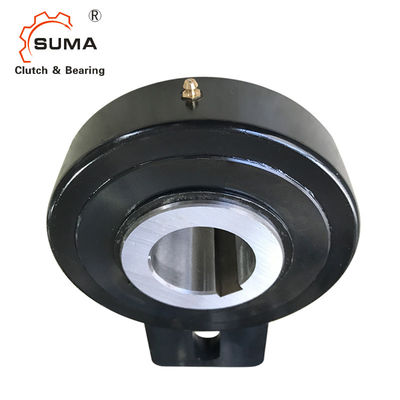

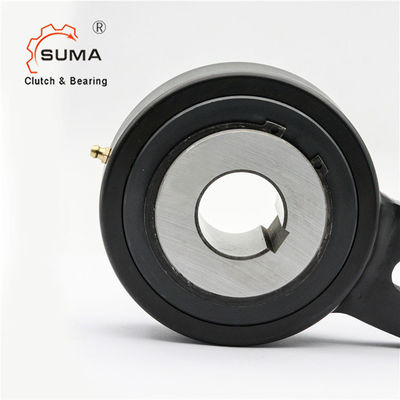

AV80 80*190*64MM eine Weisen-Endanschlag-Kupplung, die für Getreidespeicher-Ausrüstung trägt
Technische Daten
PECI
SPEZIFIKATION | |
Modell | AV80 |
Bohrungsdurchmesser | 80mm |
Außendurchmesser | 190mm |
Stärke | 80mm |
Drehmomentkapazität | 2900Nm |
Überlauf von Geschwindigkeit | 200r/min |
Gewicht | 8.7kg |
Paket | Industrie-Verpackung |
Lieferfrist | 7-10 Tage |
Zahlungsbedingungen | TT, L/C, D/P, D/A, Western Union, Paypal |
Art Handels ist eine Rollenart freilaufen. Sie ist selbstständig versiegelt, zentriert durch Gleitlager für niedrige Drehzahlen, und unter Verwendung der Schild geschützten metallischen Druckringe.
Einheit wird einfetten geschmiert geliefert, bereit, in eine horizontale oder vertikale Position zu installieren. Hauptsächlich verwendet als Endanschlag, ist die Drehmomentkapazität für einen minimalen Platzbedarf hoch. Dieser Entwurf ist für Gebrauch in der schwierigen Umwelt passend. Ein Bolzen, befestigte an eine Basisstation der Maschine und das Überschreiten durch den Schlitz in der Speiche, liefert den Rotationshalt.
Radialfreigabe auf diesem Bolzen sollte bis 1 3% der Schlitzbreite gleich sein.
Die Speiche und die Lager dürfen nicht vorgespannt werden. Der Rollenentwurf macht die Handelsart Ideal für helle indexierende Anwendungen.
Maße und Kapazitäten
Art | Größe | TKN1) | Überlauf von Geschwindigkeit | Gewicht | Widerstanddrehmoment | ||||||||||
Handels | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[Millimeter] | [Nanometer] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Befestigung des Beispiels
