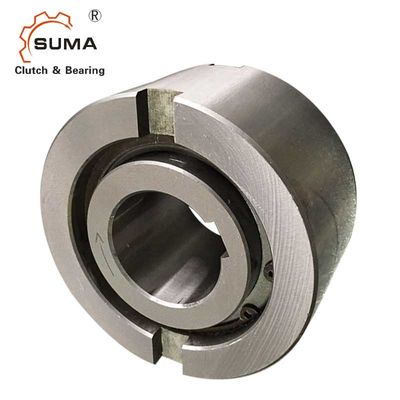

AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei
  • AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei

AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer AE12
Produkt-Details
Produktname:
Laufen Sie Kupplung AE12 frei
Material:
Wälzlagerstahl GCr15
Drehmoment-Kapazität:
17Nm
Umdrehungsgeschwindigkeit:
3100rpm
STÜCKGEWICHT:
0.11kg
Garantie:
1-jährig
GRÖSSE:
12*37*20MM
Soem:
nehmen Sie an
Markieren:

Rollen-Art laufen Kupplungs-Lager frei

,

Eine Möglichkeit Kupplungs-Lager freilaufen

,

Kupplungs-Lager der Weisen-3100RPM eins

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
5
Preis
USD12-USD15 PER PIECE
Verpackung Informationen
Kartonkasten
Lieferzeit
10-15days
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
1000pcs pro Monat
Produkt-Beschreibung

AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei

Eigenschaften

  Art AE ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden. Nominaler Außendurchmesser ist ein Standardkugellagermaß.



Eine typische Anordnung ist, diese Art neben einem Lager bei der gleichen Unterkunftdurchmessertoleranz zu installieren.



Der Innenring wird zur Welle befestigt. Der Außenring hat eine Toleranz h6 und sollte in eine Wohnung mit einer Toleranz K7 gepasst werden. Zusätzliche Seitenkerben stellen für positive Drehmomentübertragung zur Verfügung.



Wenn die Unterkunfttoleranz zu R6 ist, ist Gebrauch der Kerben nicht notwendig, aber die Wohnung muss genug stark sein, nicht nach Versammlung zu erweitern. Dieser Entwurf kann eine axiale Versetzung von innerem und Außenring von ± S/2. annehmen.

Technische Daten

AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei 0

Einzelteil AE12
Material GCr15
Bohrungsdurchmesser. 12 Millimeter
Äußerer Durchmesser. 37 Millimeter
Breite (b) 20 Millimeter
Drehmomentkapazität 17 N.m
Überlauf Grenzgeschwindigkeit (Innenring) 3100 r/min
Überlauf Grenzgeschwindigkeit (Außenring) 6000 r/min
Gewicht 0,11 Kilogramm
Paket Kartonkasten oder als Ihre Anforderungen

Maße und Kapazitäten





Art Größe   Überlauf von Geschwindigkeiten   Gewicht Widerstanddrehmoment











AE



AVW7

(Millimeter)

TKN? 1

(Nanometer)

Nimax 2)

(min-1)

Namax 3)

(min-1)

AVW6

(Millimeter)

D5

(Millimeter)

D6

(Millimeter)

L

(Millimeter)

s

(Millimeter)

f

(Millimeter)

e

(Millimeter)

b

(Millimeter)

t

(Millimeter)



(Kilogramm)

TR



(Ncm)

12 17 3100 6000 37 28 20 20 4,5 0,5 0,8 6 3 0,11 0,7
15 55 2300 5400 47 37 26 30 4,5 0,8 1,2 7 3,5 0,30 3,5
20 146 2000 3600 62 50 35 34 5,5 0,8 1,2 8 3,5 0,55 8,4
25 285 1700 2600 80 68 45 37 6,5 1 1,8 9 4 0,98 14
30 500 1500 2100 90 75 50 44 6,2 1 1,8 12 5 1,50 23
35 720 1300 1950 100 80 55 48 3,8 1 1,8 13 6 2,00 60
40 1030 1200 1700 110 90 60 56 3,8 1,5 1,8 15 7 2,80 72
45 1125 1050 1600 120 95 65 56 3,8 1,5 2,6 16 7 3,30 140
50 2150 950 1300 130 110 75 63 5,8 1,5 2,6 17 8 4,20 180
55 2675 850 1200 140 115 82 67 3,8 2 2,6 18 9 5,20 190
60 3500 800 1100 150 125 90 78 7,6 2 2,6 18 9 6,80 240
70 5813 650 900 170 140 100 95 7,6 2,5 2,6 20 9 10,5 320



Montage und Koppelung

AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei 1

Bilder

AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei 2

AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei 3AE12 12*37*20MM eine Weisen-Rollen-Art laufen Kupplungs-Lager frei 4
