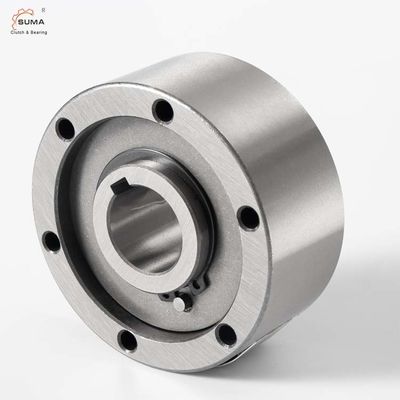

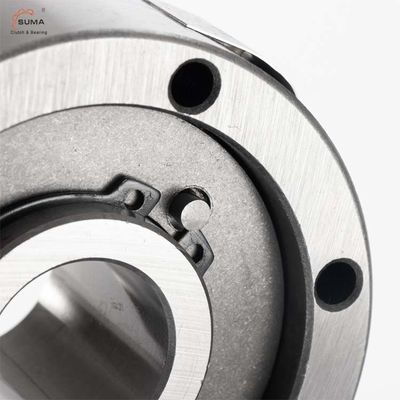

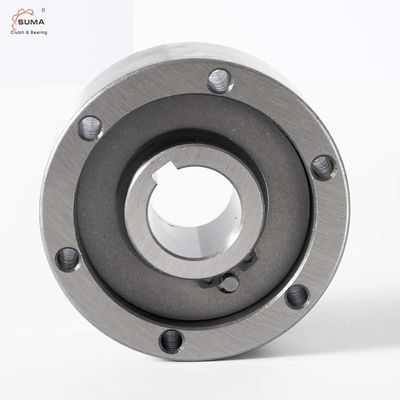

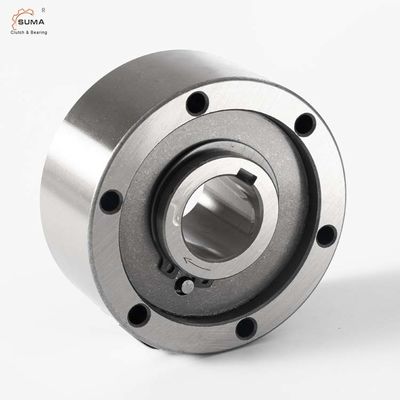

Rollen-Typ- einsweisen-Kupplung AA45 45*130*56MM laufen frei, Lager indexierend
Eigenschaften
Art AA ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen.
Dieser Entwurf kann eine axiale Versetzung von innerem und Außenring von ± S/2. annehmen.
Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Standardschmierung ist Öl.
Der Innenring wird zur Welle befestigt. Der Sitz für das Zentrieren des Außenrings muss zur Toleranz H7 sein.
Verbindung des Außenrings ist über die durchgehenden Bolzen, zum 10,9 zu ordnen oder besser.
Technische Daten
| SPEZIFIKATION | |
| Modell | AA45 |
| Material | GCr15 |
| Innerer Durchmesser | 45mm |
| Außendurchmesser | 130mm |
| Stärke | 56mm |
| Drehmomentkapazität | 1125Nm |
| Widerstand-Drehmoment | 140Ncm |
| Überlaufgeschwindigkeit des Innenrings | 1050r/min |
| Überlaufgeschwindigkeit des Außenrings | 1500r/min |
| Gewicht | 4 Kilogramm |
| Struktur | Rollenart |
| Anwendung | Textilmaschine, Fans, Ventilatoren, Druckmaschine |
| Paket | Kartonieren Sie Kasten, Holzkiste oder besonders angefertigt |
| Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union, Paypal |
| Lieferfrist | 2-4 Tage für die Probe, 7 Tage für Großauftrag |
Maße und Kapazitäten
| Größe | TK1 | Überlauf von Geschwindigkeiten | Gewicht |
Widerstand Drehmoment |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (Kilogramm) | TR | |
| (Millimeter) | (Nanometer) | (min-1) | (min-1) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Millimeter) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
ANMERKUNGEN
1) T maximale = 2 x T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Keilnute zu LÄRM 6885,1
