Rollen-Kupplungs-Lager
>
|
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | ASNU40 NFS40 |

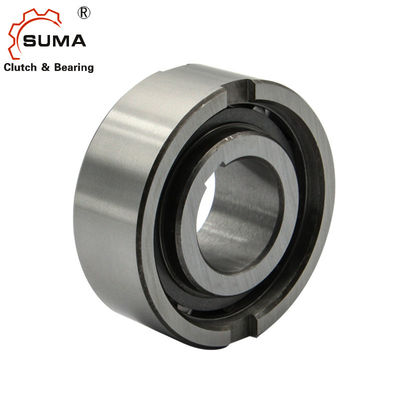

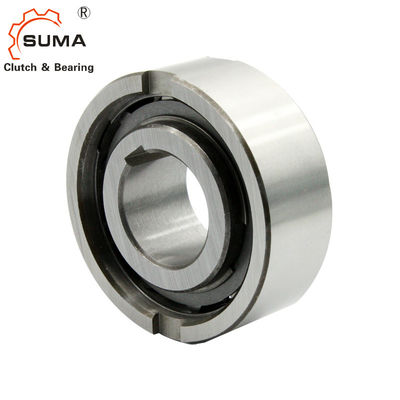

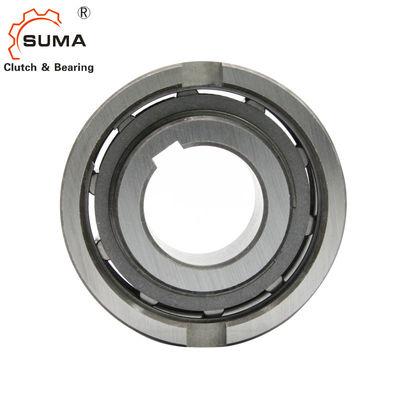

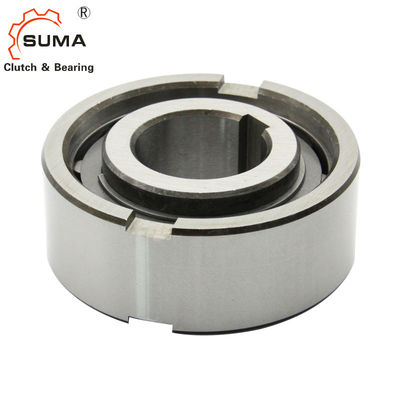

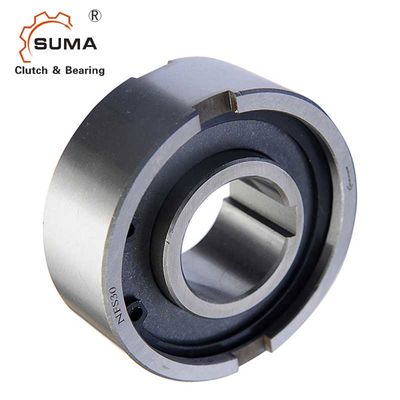

ASNU40 NFS40 Weisen-Rollen-Kupplungs-Lager der Endanschlag-Kupplungs-eine
Eigenschaften von Rollen-Kupplungs-Lagern der Weisen-ASNU40 eins
ASNU NFS TFS ist eine Rollenart freilaufen das gestützte Nichtlager. Das Tragen sind supporte Axil und Radialstrahllast.
Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Da ASNU NFS-Typ- einsweisenkupplung eine Rollenart ohne Lagergestell ist, werden Lager angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Der Innenring wird zur Welle befestigt.
Der Außenring hat die positive Toleranz n6, zum einem Presse fitin einer Wohnung H7 zu geben.
Technische Daten von Rollen-Kupplungs-Lagern der Weisen-ASNU40 eins
| Produktname | Ein Weisenkupplungslager |
| Modell | ASNU40/NFS40 |
| Material | Chromstahl GCr15 |
| Innerer Durchmesser | 40mm |
| Außendurchmesser | 90mm |
| Stärke | 33mm |
| Drehmomentkapazität | 538Nm |
| Umdrehungsgeschwindigkeit | 1100RPM |
| Gewicht | 0.92kg |
| Paket | Karton-Kasten/Holzkiste |
Maße und Kapazitäten von Rollen-Kupplungs-Lagern der Weisen-ASNU40 eins
| Art | Größe |
TKN1) |
Überlauf Geschwindigkeiten |
Gewicht
|
Widerstanddrehmoment | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
ANMERKUNGEN
ASNU8-12, Keilnute ASNU200 zu LÄRM 6885. 1,
andere Größen zu LÄRM 6885,3
1) maximale = 2 Zeiten T; T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Befestigung des Beispiels
