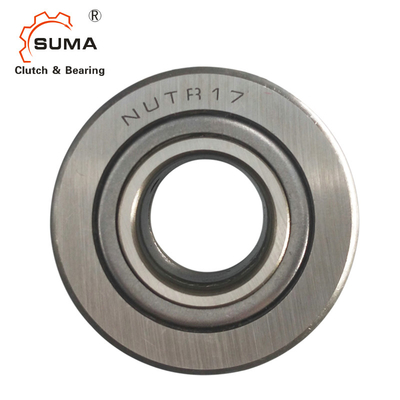

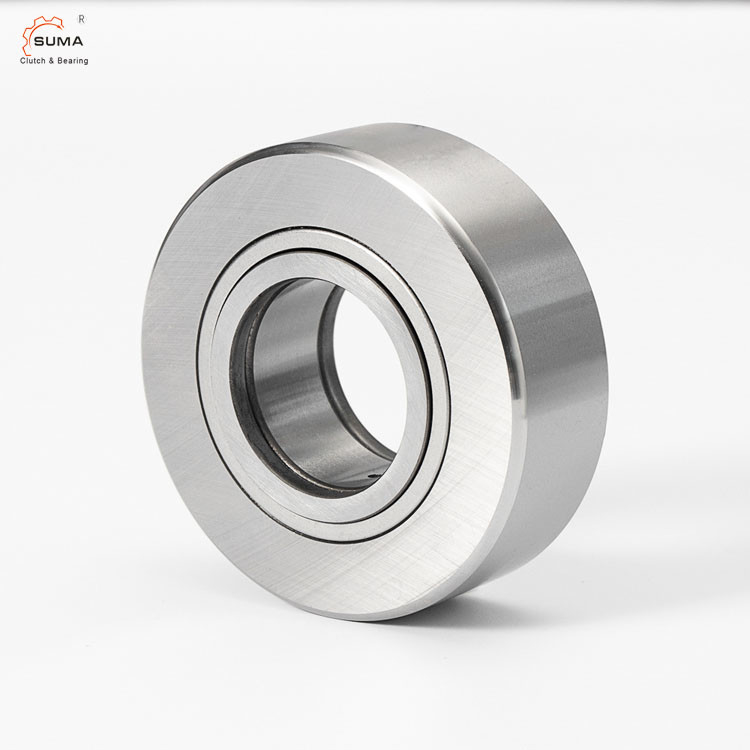

NUTR25 GCr15 Hochleistungs-Yoke Type Track Roller Bearing
Eigenschaften
Vorbildliche NUTR Stützrolle ist das DoppelreihenRollenlager mit vollem von Nadeln. Der Außenring wird durch Schulter geführt.
Alle Teile Lager wird durch den eingedrückten Außenring der Dichtungsabdeckung eingeschlossen, um eine komplette Einheit zu bilden.
Der Dichtungsabdeckungs- und Schubleitblechring setzen die hoch-leistungsfähige Gasdichtung fest.
Diese Art des vorbildlichen NUTR Stützrollen-Nadellagers kann schwerer Last widerstehen.
Wegen des axialen Führers im Rollenkörper, kann es der axialen Last auf Lager sogar in der hohen Geschwindigkeit widerstehen. Wenn die Oberfläche des Außenrings Zylindergesicht ist, ist die Bezeichnung des Lagers NUYT… X.
Maße und Kapazitäten
Welle Durchmesser |
Tragen von Bezeichnung |
Grenzmaße |
Grundbeladungs-Bewertung |
Grenzgeschwindigkeit |
|||||||||
d | D | B | C | d1 | rs | ris |
Als Jochart Bahnrollen |
||||||
Dynamisch |
Statisch |
Cw |
Kuh |
||||||||||
Millimeter | Millimeter | Minute | Minute | N | U/min | ||||||||
35 | NUTR 15 | 15 | 35 | 19 | 18 | 20 | 0,6 | 0,3 | 23000 | 27000 | 16000 | 18300 | 6500 |
40 | NUTR 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 18500 | 22800 | 5500 |
42 | NUTR 15 42 | 15 | 42 | 19 | 18 | 20 | 0,6 | 0,3 | 23000 | 27000 | 19400 | 23800 | 6500 |
47 | NUTR 17 47 | 17 | 47 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 21300 | 28000 | 5500 |
NUTR 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
52 | NUTR 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 31500 | 41000 | 4200 |
NUTR 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
62 | NUTR 25 62 | 25 | 62 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 35500 | 50000 | 3400 |
NUTR 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
72 | NUTR 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 48000 | 65000 | 2600 |
NUTR 35 | 35 | 72 | 29 | 28 | 44 | 1,1 | 0,6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
80 | NUTR 35 80 | 35 | 80 | 29 | 28 | 44 | 1,1 | 0,6 | 65000 | 93000 | 51000 | 72000 | 2100 |
NUTR 40 | 40 | 80 | 32 | 30 | 51 | 1,1 | 0,6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
85 | NUTR 45 | 45 | 85 | 32 | 30 | 55 | 1,1 | 0,6 | 95000 | 147000 | 56000 | 79000 | 1400 |
90 | NUTR 40 90 | 40 | 90 | 32 | 30 | 51 | 1,1 | 0,6 | 90000 | 134000 | 66000 | 96000 | 1600 |
NUTR 50 | 50 | 90 | 32 | 30 | 60 | 1,1 | 0,6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
100 | NUTR 45 100 | 45 | 100 | 32 | 30 | 55 | 1,1 | 0,6 | 95000 | 147000 | 72000 | 10800 | 1400 |
110 | NUTR 50 110 | 50 | 110 | 32 | 30 | 60 | 1,1 | 0,6 | 10000 | 161000 | 76000 | 121000 | 1300 |
