Weise AE30 2100 U/min eine laufen Rollen-Kupplungs-Lager frei

Name: Weise AE30 2100 U/min eine laufen Rollen-Kupplungs-Lager frei
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AE30
Price: 65.00 USD
Availability: InStock

Markenname:	SUMA
Modellnummer:	AE30
MOQ:	1
Preis:	USD50-USD80 PER PIECE
Lieferzeit:	3-5 Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, Paypal

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO SGS

Produktname:

Eine Weisen-Kupplung, die AE30 trägt

Material:

Wälzlagerstahl GCr15

Drehmoment-Kapazität:

500Nm

Umdrehungsgeschwindigkeit:

2100rpm

STÜCKGEWICHT:

1.5kg

Garantie:

1-jährig

GRÖSSE:

30*90*44mm

Soem:

nehmen Sie an

Verpackung Informationen:

Kartonkasten

Versorgungsmaterial-Fähigkeit:

1000pcs pro Monat

Hervorheben:

Kupplungs-Lager der Rollen-AE30

44MM Rollen-Kupplungs-Lager

Rollen-Kupplung der Weisen-GCr15 eins

Produkt-Beschreibung

Weise AE30 2100 U/min eine laufen Rollen-Kupplungs-Lager frei

Eigenschaften

Art AE ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden. Nominaler Außendurchmesser ist ein Standardkugellagermaß.

Eine typische Anordnung ist, diese Art neben einem Lager bei der gleichen Unterkunftdurchmessertoleranz zu installieren.

Der Innenring wird zur Welle befestigt. Der Außenring hat eine Toleranz h6 und sollte in eine Wohnung mit einer Toleranz K7 gepasst werden. Zusätzliche Seitenkerben stellen für positive Drehmomentübertragung zur Verfügung.

Wenn die Unterkunfttoleranz zu R6 ist, ist Gebrauch der Kerben nicht notwendig, aber die Wohnung muss genug stark sein, nicht nach Versammlung zu erweitern. Dieser Entwurf kann ein axiales annehmen

Versetzung von innerem und Außenring von ± S/2.

Technische Daten

Einzelteil	AE30
Material	GCr15
Bohrungsdurchmesser.	30 Millimeter
Äußerer Durchmesser.	90 Millimeter
Breite (b)	44 Millimeter
Drehmomentkapazität	500 N.m
Überlauf Grenzgeschwindigkeit (Innenring)	2100 r/min
Überlauf Grenzgeschwindigkeit (Außenring)	1500 r/min
Gewicht	1,5 Kilogramm
Paket	Kartonkasten oder als Ihre Anforderungen

Maße und Kapazitäten

Art	Größe		Überlauf von Geschwindigkeiten											Gewicht	Widerstanddrehmoment
AE	AVW⁷ (Millimeter)	TKN_?¹ (Nanometer)	Nimax ²⁾ (min-1)	Namax ³⁾ (min-1)	AVW₆ (Millimeter)	D₅ (Millimeter)	D₆ (Millimeter)	L (Millimeter)	s (Millimeter)	f (Millimeter)	e (Millimeter)	b (Millimeter)	t (Millimeter)	(Kilogramm)	TR (Ncm)
	12	17	3100	6000	37	28	20	20	4,5	0,5	0,8	6	3	0,11	0,7
	15	55	2300	5400	47	37	26	30	4,5	0,8	1,2	7	3,5	0,30	3,5
	20	146	2000	3600	62	50	35	34	5,5	0,8	1,2	8	3,5	0,55	8,4
	25	285	1700	2600	80	68	45	37	6,5	1	1,8	9	4	0,98	14
	30	500	1500	2100	90	75	50	44	6,2	1	1,8	12	5	1,50	23
	35	720	1300	1950	100	80	55	48	3,8	1	1,8	13	6	2,00	60
	40	1030	1200	1700	110	90	60	56	3,8	1,5	1,8	15	7	2,80	72
	45	1125	1050	1600	120	95	65	56	3,8	1,5	2,6	16	7	3,30	140
	50	2150	950	1300	130	110	75	63	5,8	1,5	2,6	17	8	4,20	180
	55	2675	850	1200	140	115	82	67	3,8	2	2,6	18	9	5,20	190
	60	3500	800	1100	150	125	90	78	7,6	2	2,6	18	9	6,80	240
	70	5813	650	900	170	140	100	95	7,6	2,5	2,6	20	9	10,5	320

Montage und Koppelung

Bilder

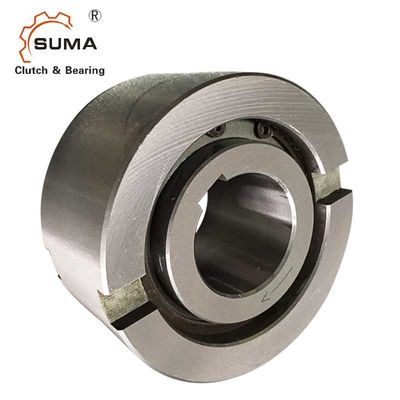

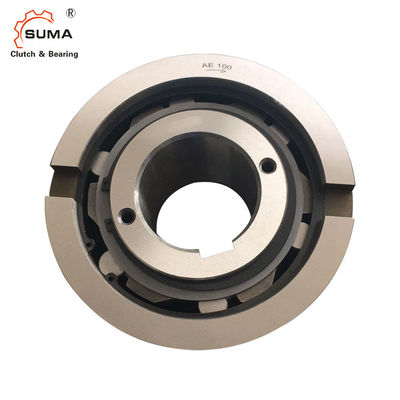

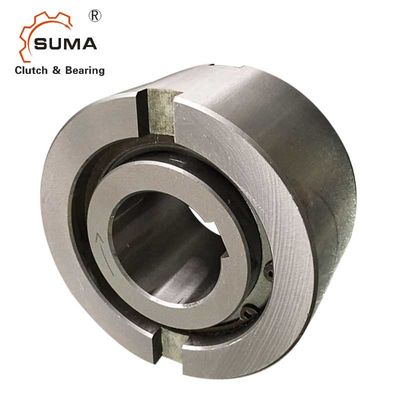

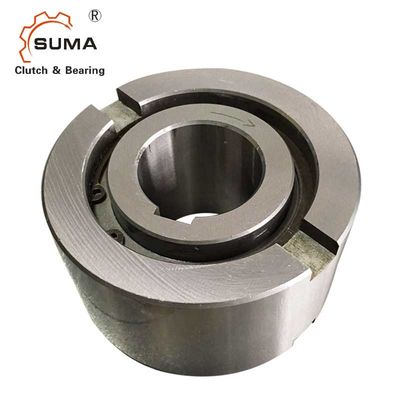

Weise AE30 2100 U/min eine laufen Rollen-Kupplungs-Lager frei 2

Weise AE30 2100 U/min eine laufen Rollen-Kupplungs-Lager frei 3
