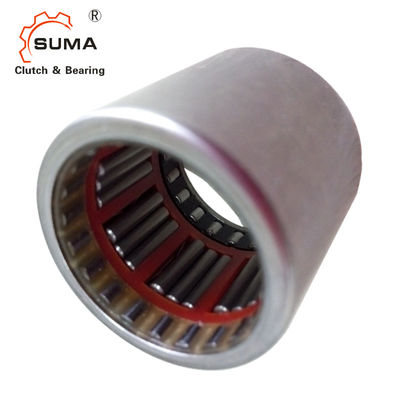

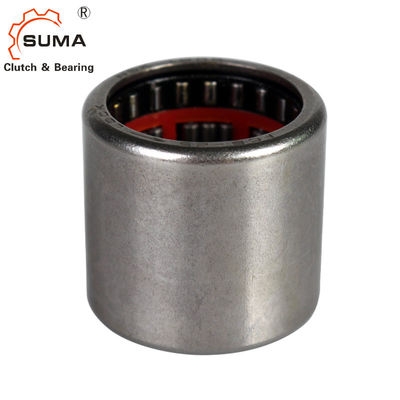

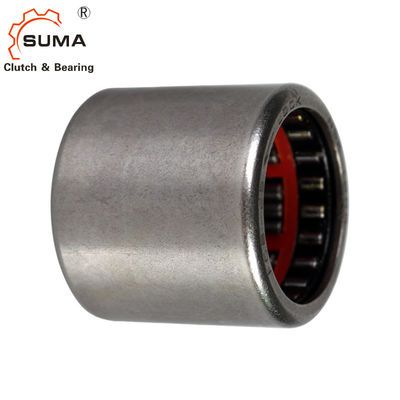

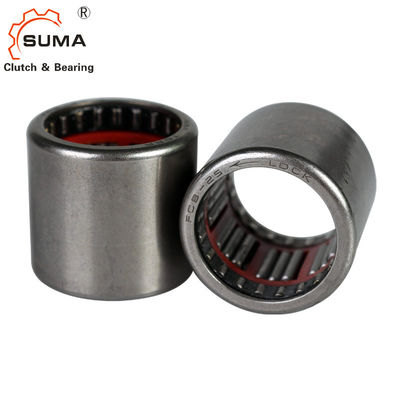

Weisen-Nadel FC FCBs GCr15 eins, die mit Nylonkäfig trägt
Eigenschaften
Die Außenringnadelkupplung (Einweglager) kann als Konverter, Kontrollgerät und Freilaufkupplung benutzt werden.
FC (Nadelkupplung): bestanden aus dem Stempeln des Außenrings und des Plastikkäfigs; Käfig kann Plastikschilf oder das Edelstahlschilf haben, zum der Nadel zu führen; geneigter Kanal und Nadel des Außenrings als Schraubensicherung.
FCB (Kupplungs- und Lagerversammlung): Stützlager werden auf beiden Seiten von der Nadelkupplungs- und -bärnradiallast angebracht.
Die Nadel und Plastikdie käfigversammlung werden als Unterstützungslager verwendet.
Technische Daten
Tragen von Zahl | Weight/kg | Hauptgröße | |||
FW | D | C | Drehmoment | ||
FC4K | 1 | 4 | 8 | 6 | 0,34 |
FC6 | 3 | 6 | 10 | 12 | 1,76 |
FC6K | 3 | 6 | 10 | 12 | 1,76 |
FC8 | 4 | 8 | 14 | 12 | 5,3 |
FCL8K | 3,5 | 8 | 12 | 12 | 5 |
FC10 | 4,8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5,3 |
FC12 | 11 | 12 | 18 | 16 | 12,2 |
FC14K | 13 | 14 | 20 | 16 | 17,3 |
FC16 | 14 | 16 | 22 | 16 | 20,5 |
FC20 | 17 | 20 | 26 | 16 | 28,5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) ist- Grenzgeschwindigkeit für Fett- und Ölschmierung effektiv. Na bezieht sich die auf Grenzgeschwindigkeit der Außenringrotation.
(2), um die Nadel in der Verriegelungsstellung zu halten, wird der Halter mit einem Edelstahlfrühling versehen.
Begrenzte Geschwindigkeit der Schmieröl- Schmierung sind, Breitenabweichung -0mm effektiv | -0.25mm, spezielle Anforderungen, wenn Anweisungen bestellt werden.
