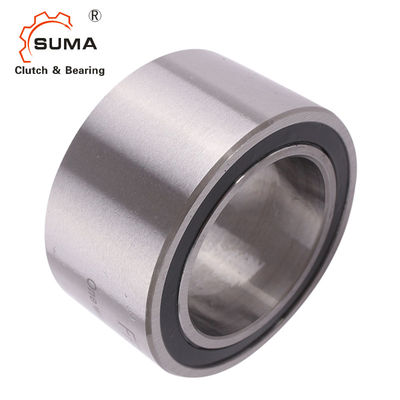

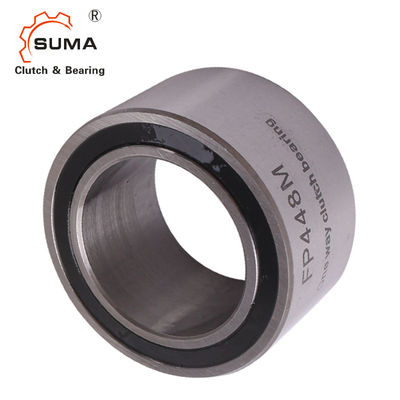

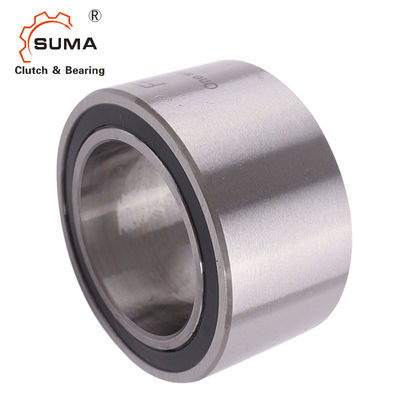

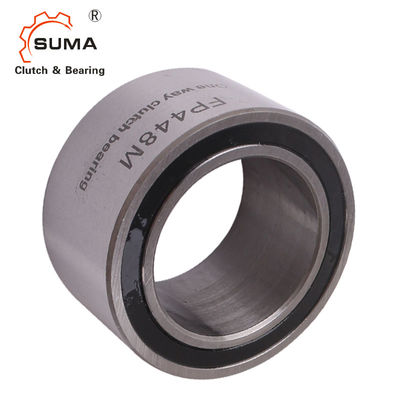

Kompletter FP laufen Weise der Überholkupplungs-eine frei
Eigenschaften
Breite: 27 Millimeter
Betriebstemperatur: max. 140°C
Höhere Temperaturen auf Anfrage
Schmierung
Öl- oder Fettschmierung
Geliefert mit Korrosionsschutz.
Betriebsfett, das auf Anfrage füllt.
Installation
Installationstoleranzen
Welle h5; Nabe H6
Passteile
Die Verhärtung und das Reiben der Passteile ist nicht notwendig. Säubern Sie gänzlich (frei einfetten) die Passteile in der Nähe von freilaufen Kupplung, vor der Herstellung das Einpress sowie laufen Sie die Ringe der Kupplung frei.
Lager
Laufen Sie Kupplung einschließt Ball und Rollenlager frei. Zusätzliches externes Lagergestell ist nicht notwendig.
Einpreßdruck
Einpreßdruck darf nicht an den Bällen angewendet werden. Installation/Abbau durch nur Innenring.
Festklemmen von Richtung
Der Pfeil auf dem Innenring kennzeichnet die festklemmende Richtung des Innenrings.
Komponenten
Laufen Sie Kupplung frei | |
Einsatz element* | F.E. 400 M (Windungsfrühling) |
F.E. 400 Z (Zugfeder) |
|
+ Kanäle | Wälzlagerstahl, verhärtet und Grund |
Innenring | Einpress |
Außenring |
Einpress |
+ Kugellager | Integriert |
+ Rollenlager |
Integriert |
+ Schmierung | - |
verfügbar mit entweder laufen Sie Kupplungseinsatzelement frei
F.E. 400 M (Windungsfrühling) oder F.E. 400 Z (Zugfeder).
Technische Daten
Einzelteil | FP 422M FP 422Z |
Material | ST14 |
Bohrungsdurchmesser. | 10 Millimeter |
Äußerer Durchmesser. | 26 Millimeter |
Breite (b) | 27 Millimeter |
Drehmomentkapazität | 60N.m |
Überlauf Grenzgeschwindigkeit (Innenring) | 10100 r/min |
Gewicht | 0,07 Kilogramm |
Paket | Kartonkasten oder als Ihre Anforderungen |
Maße und Kapazitäten
Zeichnende Legende:
d = innerer Durchmesser D = Außendurchmesser W = Breite T = Drehmoment n = Umdrehungsgeschwindigkeit C = Tragfähigkeit
Bezeichnung | d | D | W | Tnom | nmax | Cdyn. | Cstat | Gewicht | Einzelteil nein. |
[Millimeter] | [Millimeter] | [Millimeter] | [Nanometer] | [U/min] | [N] | [N] | [Kilogramm] | ||
FP 422 M | 10 | 26 | 27 | 60 | 10.100 | 6.013 | 4.380 | 0,07 | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10.100 | 6.013 | 4.380 | 0,07 | 300656 |
FP 427 M | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0,08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0,08 | 300664 |
FP 432 M | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0,10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0,10 | 300670 |
FP 437 M | 25 | 41 | 27 | 176 | 4.800 | 9.201 | 8.142 | 0,12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9.201 | 8.142 | 0,12 | 300674 |
FP 442 M | 30 | 46 | 27 | 223 | 4.200 | 10.247 | 10.708 | 0,14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10.247 | 10.708 | 0,14 | 300680 |
FP 448 M | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0,19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0,19 | 306523 |
FP 453 M | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0,21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0,21 | 300684 |
FP 463 M | 50 | 68 | 27 | 461 | 2,9 | 13,07 | 17,063 | 0,25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2,9 | 13,07 | 17,063 | 0,25 | 300687 |
FP 473 M | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
Der spezifizierte Nennmoment basiert auf genügender Steifheit von Passteilen.
Umdrehungsgeschwindigkeit inhärente Geschwindigkeit n = des Einsatzelements.
