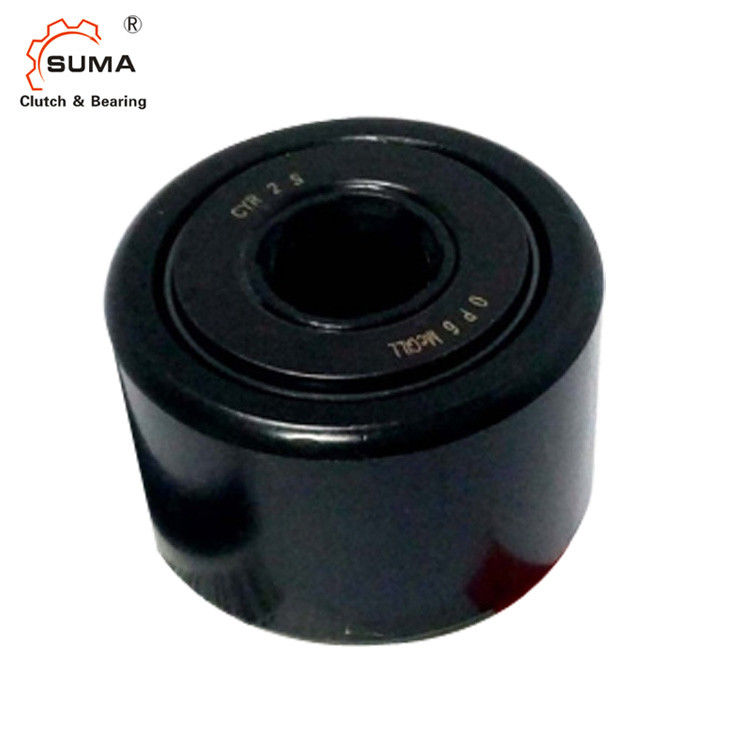

CYR 1 S zylinderförmiger Yoke Roller
Bahn-Rolle ist eine tragende Einheit, die aus maschinell bearbeitetem Starkwandaußenring, Nadeln oder zylinderförmige Rollensätze oder Nadel der Käfiganleitung oder der vollen Ergänzung, Innenring oder Bolzen und Dichtung besteht.
Maße und Kapazitäten
Keine Dichtungen Hinweis nein. |
Versiegelt Hinweis nein. |
Versiegelt Hinweis nein. |
OD (RD) Zoll |
Breite (W) Zoll |
Identifikation (b) Zoll |
Breite über Endplatten (W1) Zoll |
Durchmesser. Vom Ende Platte (e) Zoll |
Statische Kapazität Lbs |
Dyn. Kapazität Lbs |
CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1,25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1,5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1,75 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2,25 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2,5 | 1,5 | 0,75 | 1,5625 | 1 11/16 | 32900 | 11720 |
CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2,75 | 1,5 | 0,75 | 1,5625 | 1 11/16 | 32900 | 11720 |
CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3,25 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3,5 | 2 | 1,125 | 2,0625 | 2 7/16 | 63250 | 22800 |
CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2,25 | 1,25 | 2,3125 | 2 51/64 | 89540 | 29985 |
CYR-5-S | CCYR-5-S | 5 | 2,75 | 1,75 | 2,875 | 3 9/16 | 135900 | 46575 | |
CYR-6-S | CCYR-6-S | 6 | 3,25 | 2,25 | 3,375 | 4 15/32 | 160900 | 60000 | |
CYR-7-S | CCYR-7-S | 7 | 3,75 | 2,75 | 3,875 | 5 3/16 | 213860 | 75380 | |
CYR-8-S | CCYR-8-S | 8 | 4,25 | 3,255 | 4,5 | 4 3/8 | 288200 | 92200 | |
CYR-9-S | CCYR-9-S | 9 | 4,75 | 3,755 | 5 | 5 1/16 | 366850 | 113260 | |
CYR-10-S | CCYR-10-S | 10 | 5,25 | 4,255 | 5,5 | 5 15/32 | 431130 | 131545 |
