| Herkunftsort: | China |
|---|---|
| Markenname: | SUMA |
| Zertifizierung: | ISO SGS |
| Modellnummer: | GFR50 GFRN50 |
| Min Bestellmenge: | 1 |
| Preis: | USD190-USD260 PER PIECE |
| Verpackung Informationen: | Karton-Kasten/Holzkiste |
| Lieferzeit: | 7-10 TAGE |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000pcs pro Monat |
| Produktname: | Rollen-Kupplung, die GFR50 GFRN50 trägt | Material: | Wälzlagerstahl GCr15 |
|---|---|---|---|
| Drehmoment-Kapazität: | 2125Nm | Umdrehungsgeschwindigkeit: | 2800RPM |
| STÜCKGEWICHT: | 7.2KG | Garantie: | 1-jährig |
| GRÖSSE: | 50*150*94mm | Soem: | nehmen Sie an |
| Markieren: | GFR50 laufen das Tragen frei,7.2KG laufen das Tragen frei,Kupplungs-Lager der Rollen-GFR50 |
||

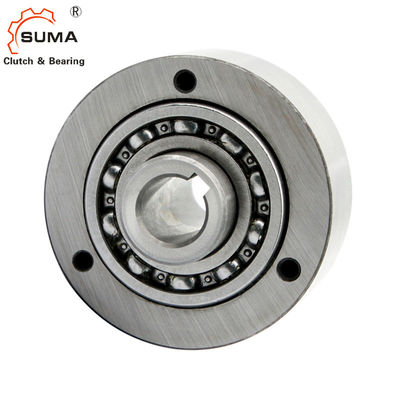

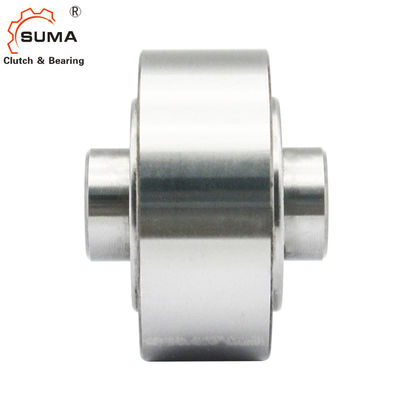

Rollen-Typ- einsweise GFR50 GCr15 laufen Lager-Endanschlag-Kupplung frei
Eigenschaften
Arten GFR, GFRN sind Rollenart freiläuft. Sie sind das Tragen gestützt, unter Verwendung zwei 160. Reihenlager und Ölschmierung erfordern. Diese Einheiten werden in den Entwürfen benutzt möglicherweise, die Ölschmierung bereitstellen und versiegeln als auf dem Beispiel umseitig. Die Lager dürfen nicht axial betont werden.
Gewöhnlich werden Arten GFR, GFRN mit den f-Reihenabdeckungen benutzt, die entworfen sind, um Drehmoment zu übertragen, und Ölschmierung und -c$versiegeln liefern. Normalerweise werden diese Abdeckungen in den Paaren entsprechend den Kombinationen benutzt, die auf den nächsten Seiten gezeigt werden. Der Außenring des GFR-Modells ist einfach, jede mögliche Komponente zu empfangen und zu zentrieren, die zur Toleranz H7 gebohrt wird.
Drehmoment wird durch Bolzen durch die Abdeckung in diesem Fall übertragen. Arten GFR, GFRN sind identisch, außer dass Art GFRN hat eine Keilnute auf dem Außendurchmesser, zum des Drehmoments zu übertragen. Zwei Papierdichtungen werden mit jeder zwischen geliefert den Außenring und die Abdeckungen gesetzt zu werden Einheit.
Technische Daten
| Einzelteil | GFR50 GFRN50 |
| Innerer Durchmesser. | 50 Millimeter |
| Äußerer Durchmesser. | 150 Millimeter |
| Breite | 94 Millimeter |
| Drehmoment | 2125 Nanometer |
| Gewicht | 7,2 Kilogramm |
| Hafen | Shanghai; Ningbo |
| Lieferfrist | 10-15 Tage |
| Paket | Holzverpackung, Kartonpaket, usw. |
| Anwendung | Förderer, Elektromotor, Becherwerk, usw. |
Maße und Kapazitäten
| Art | Größe | Überlauf von Geschwindigkeiten |
Numerisch Brustbeeren |
Gewicht | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | T1 | bP10 | f | |
| [Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] |
[ Millimeter] |
[Millimeter] | [Kilogramm] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2,5 | 4 | 0,5 | 0,5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3,5 | 6 | 0,8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1,5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2,2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1,5 | 4,6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5,5 | 14 | 1,5 | 4,7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5,5 | 14 | 1,5 | 7,2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8,6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10,5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7,5 | 20 | 2,5 | 13,5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2,5 | 18,2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28,5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
Anmerkungen:
1) Maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Befestigung des Beispiels
