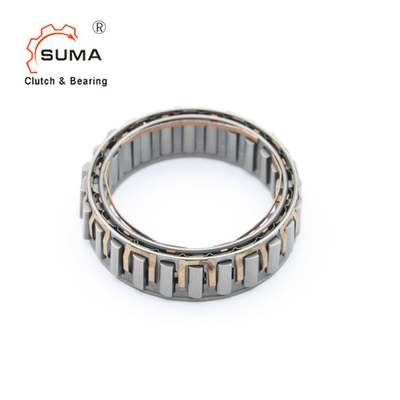

Weise der GP-Reihen-GP4445A Freilaufkupplungs-eine, die Keil trägt
Kurze Einleitung
Die GP-Reihe… ist ein Käfig mit den Kontaktelementen, die als laufen, freilaufen auf den Rennen, die hauptsächlich in den Zoll gemessen werden.
Die kleineren Maße und das hohe Getriebedrehmomentangebot einige interessante technische und kostensparende Lösungen.
Die Ausstattung mehrfachen von Käfigen erhöht nebeneinander Drehmomente.
Es ist notwendig, ein oder zwei Lager nahe bei zu setzen freiläuft, damit der Außenring zum Innenring zentral sich drehen kann.
Wenn das gleitende Rennen in den Sitzen oder auf den Wellen maschinell bearbeitet wird, die folgenden Spezifikationen
1) muss 60/62 HRC-Oberflächenhärte befolgt werden
2) 1 Millimeter Mindesttiefe des Milderns nachdem dem Reiben
3) stellen Sie die konzentrische Rotation der Rennen sicher
4) Schmierung passend für die Anwendung.
Maße und Kapazitäten
Größe | Drehmoment | Überlauf von Geschwindigkeiten [min-1] |
Øa + 0.008 - 0.005 |
Øc ± 0.013 |
Keilnraum | emin | Ødmin | Øbmax | Zahl von Clipn | Zahl von Keilen | Gewicht | |
TKN 1[Nanometer] | nimax 2 | Namax 2 | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | |||
GP2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
GP2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33 | 13,5 | 58 | 18 | - | 14 | 0,055 |
GP3034 | 124 | 6300 | 3100 | 30,34 | 47 | 8,33 | 13,5 | 62 | 20 | - | 14 | 0,06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31,75 | 48,41 | 8,33 | 13,5 | 63 | 24 | 3 | 16 | 0,06 |
GP3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33 | 13,5 | 75 | 32 | 3 | 18 | 0,09 |
GP4445A | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
GP4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33 | 13,5 | 86 | 38 | 4 | 22 | 0,1 |
GP5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
GP5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
GP5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
GP5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 25,4 | 92 | 42 | 4 | 24 | 0,2 |
GP5776A | 604 | 3300 | 1600 | 57,76 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
GP6334B | 806 | 3000 | 1500 | 63,34 | 80 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 13,5 | 115 | 56 | 5 | 30 | 0,14 |
GP7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
GP7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
GP7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8,33 | 25,4 | 124 | 61 | 5 | 34 | 0,28 |
GP8334C | 2055 | 2300 | 1100 | 83,34 | 100 | 8,33 | 25,4 | 132 | 65 | - | 34 | 0,27 |
GP8729A | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
GP10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
GP12334C* | 4800 | 1500 | 750 | 123,34 ** | 140 | 8,33 | 25,4 | 184 | 96 | - | 50 | 0,4 |
GP12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25,4 | 196 | 96 | 11 | 44 | 0,4 |
ANMERKUNGEN
1) maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 12 bis 19
2) Innenringüberschüsse
3) Außenringüberschüsse
*) ist der Verbindungsflansch des inneren Käfigs auf dem Gegenteil
Seite
**) Ausdehnung der Toleranz zum ± 0.013 zulässig
Befestigung des Beispiels
