Ein Weisen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | BB35 |

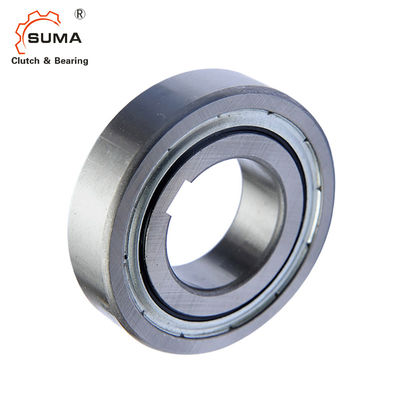

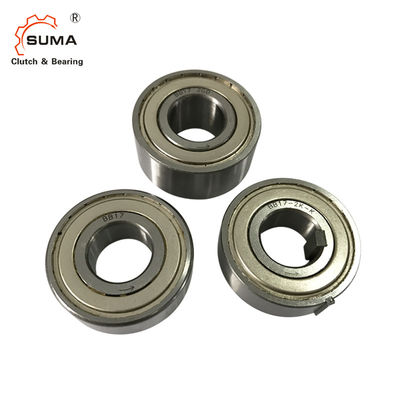

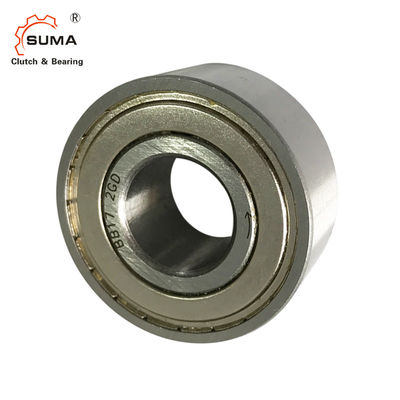

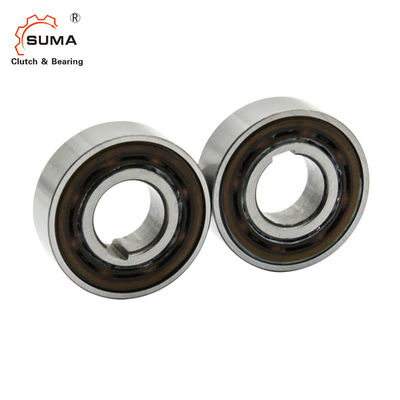

BB17 BB171K-K BB172K-K Weisen-Überholkupplung der Nocken-Kupplungs-1800RPM eins
Eigenschaft
1. BB-Reihe Nocken-Kupplung ist für Einpreßinstallation bestimmt.
2. BB-1K-K und BB-2GD 1K-K haben Reihen eine Keilnute auf dem Innenring. Keilnuten, ausgenommen Größe 25 sind
zum LÄRM 6885. 3 hergestellt, werden BB40-1K-K und BB40-2GD 1K-K zu LÄRM 6885 hergestellt. 1.
3. hat BB-2K-K Reihe eine Keilnute auf dem inneren und Außenring.
„- K“ bedeutet die Schlüssel, die zusammen mit Nocken-Kupplung versendet werden.
4. müssen korrekte Störungsmaße an der Welle und an der Wohnung aufrechterhalten werden, um maximale Lager- und Kupplungsleistung zu erhalten.
5. beziehen Sie sich die auf Tabelle für Toleranz der Welle und der Wohnung für jede Reihe.
Technische Daten
Maße und Kapazitäten
| Modell | Drehmoment Kapazität |
Max. Overrunning | Widerstand-Drehmoment (N·m) | B | C | D | r | Gewicht (N) | ||||||
|
Inner Rennen |
Äußer Rennen |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
| N·m | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,01 | 0,04 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0,01 | 0,05 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0,03 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,06 | 17 | 22 | 72 | 35 | 64 | 64,6 | 1,1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0,04 | 0,08 | 22 | 27 | 80 | 40 | 71 | 71,6 | 1,1 | 400 | 600 |
Anmerkung:
Modell-Nr. markierte auf dem Innenring ist nur „K“ für beide „1K“ und „2K“. (Beispiel: das Kennzeichen „BB25-K“ für BB25-1K und BB25-2K)
Maße von Schlüsseln und von Keilnuten
| Modell | b2js10 | T1 | T2 | b1js9 | t | Innenring Schlüssel b×h×length |
Außenring Schlüssel b'× h ×length |
|
| BB15-1K-K | BB15-2GD-1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB15-2K-K | - | 2,0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB17-2K-K | - | 2,0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD-, 1K-K | 6,0 | 2,5 | 1,6 | — | — | — | — |
| BB20-2K-K | - | 3,0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD-, 1K-K | 8,0 | 3,6 | 1,5 | — | — | — | — |
| BB25-2K-K | - | 6,0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD-, 1K-K | 8,0 | 3,1 | 2,0 | — | — | — | — |
| BB30-2K-K | - | 6,0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD-, 1K-K | 10,0 | 3,7 | 2,4 | — | — | — | — |
| BB35-2K-K | - | 8,0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD-, 1K-K | 12,0 | 5,0 | 3,3 | — | — | — | — |
| BB40-2K-K | - | 10,0 | 3 | 12x8x22 | 10x6x22 | |||
Anmerkung:
Das Maß von T2 für BB25-1K-K, BB25-2K-K und BB25-2GD 1K-K ist 0,5-Millimeter-verglichen mit flaches
LÄRM 6885. 3.
Verarbeiten Sie die Keilnute auf der Welle 0,5 Millimeter tief, um LÄRM-Standardschlüssel zu verwenden.
Alle weiteren Modelle sind mit Konkurrenten dimensional austauschbar.
6. BB, BB-1K und BB-2K Kupplungen, das Tragen gestützt und mit Fett geliefert haben, Dichtungsschutz abzuwischen
gegen Partikel von 0.25mm und vorbei, während BB-2GD und BB-2GD-1K Kupplungen, 5mm weit als Standard-BB-Reihe, spezielle Lippendichtungen für effektiven Schutz gegen jeden möglichen Staub haben.
7. Der Pfeil auf dem Innenring zeigt die Richtung des Innenringengagierens.
8. Um die Kupplung zu installieren, benutzen Sie ein Pressewerkzeug des passenden Durchmessers um sogar Druck über dem gesamten Gesicht vom inneren und vom Außenring anzuwenden.
9. Hämmern Sie oder treffen Sie anderen Schock nicht auf die Kupplung zu.
10. Vergewissern Sie sich, dass die Wohnung genügend Stärke hat, zum des Drucks zu widerstehen, der für die passende Installation der Presse der Kupplung erfordert wird.
11. Betriebstemperaturbereich: – 30°C zu +100°C (konsultieren Sie uns für die Temperatur, die diese Strecke übersteigt).
Schmierung
1. Da Fett bereits vor Lieferung aufgetragen wird, gibt es keinen Bedarf, Fett vor Gebrauch aufzutragen.
2. Wenn die Kupplung mit einem Ölschmiermittel benutzt wird, sollte die Ölschmierung innerhalb der Einheit immer angewendet werden.
3. Benutzen Sie nicht Fette oder Schmiermittel mit EP-Zusätzen.
Befestigung des Beispiels
