Ein Weisen-Kupplungs-Lager
>
|
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | UHF20 UHF25 |

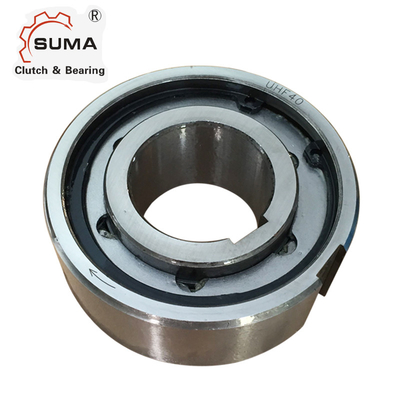

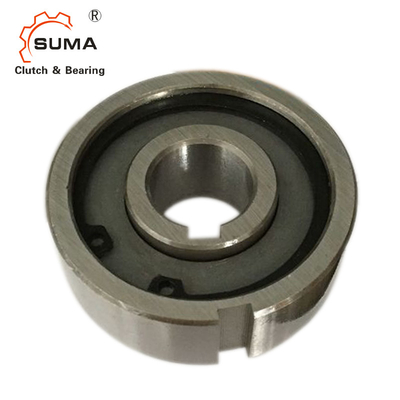

Weisen-Lager-Nocken-Kupplung UHF-Reihen-UHF20 UHF25 eins
Eigenschaften
UHF-Reihe ist- Keilnart freilaufen das gestützte Nichtlager. Das Tragen sind supporte Axil und Radialstrahllast. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Der Innenring wird zur Welle befestigt. Der Außenring hat die positive Toleranz n6, zum einem Presse fitin einer Wohnung H7 zu geben.
Maße und Kapazitäten
| Art | Maß | Keilnute (äußer Ring) |
Keilnute (Innenring) | Nominal Drehmoment Nanometer |
Gewicht Kilogramm |
||
| d | D | B | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0,115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0,139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0,132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0,167 |
| UHF18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0,287 |
| UHF20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0,277 |
| UHF25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0,285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0,513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0,718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0,823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1,6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2,49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2,88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4,6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11,11 |
ANMERKUNGEN
ASNU8-12, Keilnute ASNU200 zu LÄRM 6885. 1,
andere Größen zu LÄRM 6885,3
1) maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Befestigung des Beispiels
