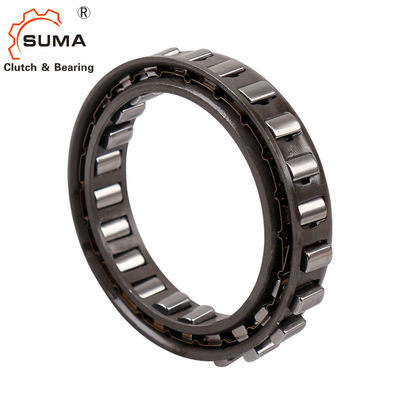

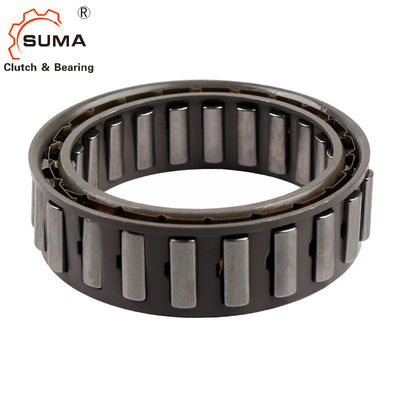

BW-13231 GCr15 Weisen-Überholkupplungs-Lager Trommel- der Zentrifugeeine
Keilnstart X
Intern läuft FXN werden ausgerüstet mit Keilnstart X. frei. Der Keilnstart X wird für Endanschläge und Freilaufkupplungen verwendet, vorausgesetzt, dass in freilaufender Operation der Innenring an der hohen Geschwindigkeit sich dreht und mit Freilaufkupplungen voraussetzt, dass die treibende Operation an langsamem geleitet wird. In freilaufender Operation veranlaßt die Zentrifugalkraft F C das Keil, von der äußeren Bahn wegzuheben. In diesem Funktionierenzustand laufen Sie Abnutzung-freien Arbeiten, d.h. die mit unbegrenzter Nutzungsdauer frei.
Abbildung 76-2 stellt dar, dass mit Keilnstart X in freilaufender Operation freilaufen Sie. Die Keile, die in einen Käfig gestützt werden, der mit dem Innenring angeschlossen wird, drehen sich mit dem Innenring. Thecentrifugal-Kraft F C, die im Schwerpunkt S des Keils aufgewendet wird, dreht das Keil coun-terclockwiseand stillsteht gegen den Stützring des Käfigs. Dieses ergibt den Abstand a zwischen dem Keil und der äußeren Bahn; laufen Sie Arbeiten ohne Kontakt frei. Wenn die Innenringdrehzahlabfälle, in dem Ausmaß, dass der Effekt der Zentrifugalkraft auf das Keil kleiner als der der Frühlingskraft FF ist, das Keil wieder auf dem Außenring und stillsteht, laufen Sie ist bereit zuzuschließen frei (Abbildung 76-3). Wenn sie als Freilaufkupplung verwendet wird, darf die Fahrgeschwindigkeit 40% der Abhebegeschwindigkeit nicht übersteigen.
Maß und Kapazität
| Art | Innerer Welle Durchmesser | Äußerer Wellen-Durchmesser | Maximale Breite | Bewertetes Widerstand-Drehmoment | ||
| Di | Keiln-Raum | De | Keiln-Raum | B | N.m (kgf-m) | |
| X-133818T | 20,345 | +0,008 - 0,005 | 37,008 |
+0,008 -0,005 |
10,0 | 49 (5,0) |
| X-134939 | 22,225 | - | 38,887 | ±0.013 | 10,0 | 75 (7,6) |
|
BWC-13219A BW-13252 |
27,762 | - | 44,425 | - |
13,5 19,1 |
139 (14,2) 233 (23,8) |
| X-135052 | 31,881 | - | 48,548 | - | 13,5 | 154 (15,7) |
| X-135014 X-133399 | 37,317 | - | 53,980 | - |
12,0 15,9 |
185 (18,9) 309 (31,5) |
|
BW-13161 BWC-13230 |
38,092 | - | 54,750 | - |
13,5 15,9 |
251 (25,6) 323 (33,0) |
| X-135005 | 38,568 | - | 55,207 | - | 20,5 | 422 (43,0) |
| X-133400 | 40,485 | 一 | 57,150 | - | 22,3 | 534 (54,5) |
| BW-13244 X-135067 | 41,275 | 一 | 57,937 | - |
13,5 17,4 |
212 (21,6) 343 (35,0) |
| X-135041 | 44,450 | - | 61,112 | 一 | 13,5 | 226 (23,0) |
| X-135349 | 47,325 | - | 63,987 | - | 13,5 | 343 (35,0) |
| X-135036 | 47,408 | - | 64,075 | - | 22,3 | 667 (68,0) |
| X-134398 | 49,720 | - | 66,383 | - | 19,1 | 667 (68,0) |
|
Art d |
Iinside-Durchmesser
|
Außendurchmesser
|
Nummerieren Sie von Keile |
Richtung | Bezeichnung | Auxitiary-Teile |
Gewicht
|
|
| (g) | ||||||||
| X-133818T | 15,8 | 47,5 | 10 | D | C | 1 | T | 30 |
| X-134939 | 17,2 | 50,1 | 12 | D | C | 1 | T | 35 |
| BWC-13219A | 21,5 | 56,9 | 14 | E | cm | 1 | T | 60 |
| BW-13252 | E | c | 1 | T | 90 | |||
| X-135052 | 24,6 | 62,0 | 16 | D | c | 1 | CL | 65 |
| X-135014 | 18 | E | c | 1 | CL | 65 | ||
| X-133399 | 28,9 | 69,1 | 18 | E | c | 1 | 90 | |
| BW-13161 | E | c | 1 | 75 | ||||
| BWC-13230 | 29,5 | 70,1 | 18 | D | cm | 1 | T.ST | 90 |
| X-135005 | 30,9 | 70,7 | 18 | D | c | 1 | CL.ST | 110 |
| X-133400 | 32,4 | 71,5 | 18 | E | c | 1 | 135 | |
| BW-13244 | 14 | D | c | 1 | CL.ST | 75 | ||
| X-135067 | 33,0 | 72,5 | 18 | D | c | 1 | T | 105 |
| X-135041 | 35,5 | 76,4 | 20 | E | c | EB.CL | 100 | |
| X-135349 | 37,9 | 80,0 | 22 | D | c | 1 | 90 | |
| X-135036 | 37,9 | 80,1 | 22 | E | c | 1 | CL.ST | 150 |
| X-134398 | 39,7 | 83,0 | 22 | D | c | 1 | CL.ST | 135 |
| Art | Innerer Welle Durchmesser | Äußerer Wellen-Durchmesser | Maximale Breite | Bewertetes Widerstand-Drehmoment | ||
| Di | Keiln-Raum | De | Keiln-Raum | B | N.M (kgf.m) | |
| x-135006 | 54,572 | +0.008-0.005 | 71,211 | ±0.013 | 20,5 | 799 (81,5) |
| BW-13231 |
54,765 |
— |
71,427 |
— |
13,5 | 402 (41,0) |
| BW-13214 | 15,9 | 363 (37,0) | ||||
| BW-13167 | 15,9 | 569 (58,0) | ||||
| BW-13209 |
57,760 |
— |
74,427 |
— |
13,5 | 554 (56,5) |
| BWC-13239B | 15,9 | 711 (72,5) | ||||
| BW-13238 | 21,0 | 1050 (107) | ||||
| X-133401 | 59,538 | — | 76,200 | — | 25,4 | 1350 (138) |
| BW-13243 |
72,217 |
— |
88,882 |
—
|
13,5 | 637 (65,0) |
| BWC-13168 | 21,0 | 1510 (154) | ||||
| BWC-13229 | 21,6 | 1325 (135) | ||||
| BW-13255 | 26,7 | 1920 (196) | ||||
| X-133614C | 83,596 | ±0.013 | 102,555 | — | 25,4 | 3040 (310) |
| X-133402 | 85,776 | — | 104,775 | — | 25,4 | 3090 (315) |
| BWC-13251 |
103,231 |
— |
119,944 |
— |
15,4 | 789 (80,5) |
| BWC-13261 | 15,4 | 1580 (161) | ||||
| X-133639 | 103,231 | — | 122,230 | — | 25,4 | 4410 (450) |
| X-133403 | 123,881 | — | 142,880 | — | 25,4 | 5740 (585) |
|
Art d |
Iinside-Durchmesser D |
Außendurchmesser D |
Zahl von Keilen | Richtung | Bezeichnung | Auxitiary-Teile |
Gewicht (g) |
|
| X-135006 | 43,6 | 89,1 | 24 | D | C | 1 | CL.ST | 60 |
| BW -13231 | 20 | D | C | 1 | T.ST | 95 | ||
| BW-13214 | 43,8 | 89,3 | 14 | D | c | 1 | T.ST | 105 |
| BW-13167 | 22 | E | c | 1 | 120 | |||
| BW-13209 | 26 | D | c | 1 | T.ST | 105 | ||
| BWC-13239B | 46,2 | 93,1 | 26 | D | cm | 1 | CL.ST | 125 |
| BW-13238 | 26 | E | c | 1 | 175 | |||
| X-133401 | 47,6 | 95,3 | 26 | E | c | 1 | 220 | |
| BW -13243 | 24 | D | c | 1 | CL.ST | 120 | ||
|
BWC-13168 BWC-13229 |
57,7 | 111 |
30 30 |
E E |
cm cm |
1 | EB |
210 190 |
| BW -13255 | 30 | D | c | 1 | CL.ST | 255 | ||
| •X-133614C | 66,7 | 128 | 34 | E | c | 1 | CL. | 350 |
| X-133402 | 68,6 | 131 | 34 | E | c | 1 | 350 | |
| BWC-13251 BWC-13261 | 82,5 | 150 |
18 36 |
D D |
cm cm |
1 |
CL.ST CL.ST |
180 200 |
| X-133639 | 82,5 | 153 | 40 | E | c | 1 | CL.ST | 410 |
| X-133403 | 99,1 | 179 | 44 | E | c | 1 | 480 |
