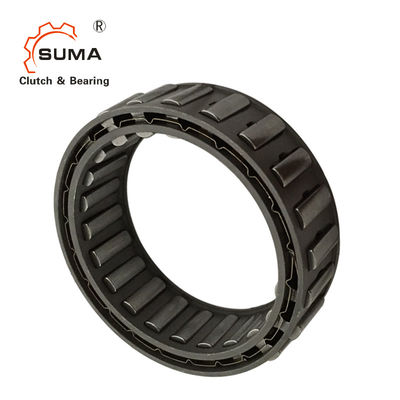

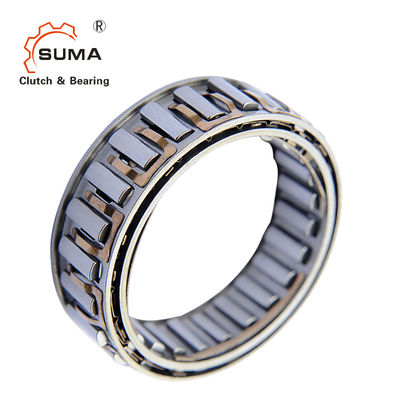

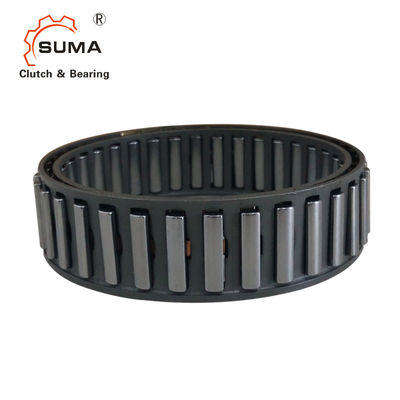

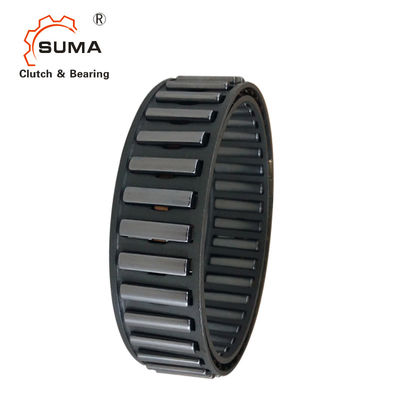

BWX13143A eins Freilaufkupplungs-Nocken des Weisen-Keiln-120Nm
Eigenschaften
Käfig läuft BWX sind Keil freiläuft, zwischen Kunde-geliefertes inneres und Außenringe installiert zu sein frei.
Läuft BWX werden verwendet wie frei:
➧ Endanschläge
➧ Freilaufkupplungen
➧ Index-Bewegung läuft frei
Nennmomente bis 4 900 Nanometer.
Befreiung
Wenn der Außenring sich dreht, veranlaßt die Zentrifugalkraft die Keile, vom Innenring wegzuheben. Dieses verringert Abnutzung während der freilaufenden Operation.
Engagieren
Wenn der Außenring sich dreht, drückt die Zentrifugalkraft die Keile gegen den Innenring. Dieses erhöht die Fähigkeit der Keile, sich sofort zu engagieren, wenn Drehmoment angewendet wird.
Maße und Kapazitäten
| Laufen Sie Größe frei | Nominales t-orque Mangan Nanometer |
J +0.008 -0.005 Millimeter |
D ±0,013 Millimeter |
B Millimeter |
K Millimeter |
Keiln-Quantität | Widerstandstreifen Quantität |
Bremsclip Quantität |
Gewicht Kilogramm |
| BWX133590A | 63 | 22.225 | 38.887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27.767 | 44.425 | 13,5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38.092 | 54.750 | 16,0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41.275 | 57.937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44.450 | 61.112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49.721 | 66.383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54.765 | 71.427 | 13,5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54.765 | 71.427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1 000 | 54.765 | 71.427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
| BWX136324 | 600 | 57.760 | 74.427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72.217 | 88.882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2 000 | 79,6982 | 96.363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102.596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119.893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1 700 | 117,3912 | 136.391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142.880 | 25,4 | 188,0 | 44 | 11 | 0,46 |
1 mit diesem laufen Sie Verbindungsflansch Sizethe des inneren Käfigs ist auf der rechten Seite frei!
Toleranz 2 des Innenringrenndurchmessers wird erhöht möglicherweise durch ±0,013 Millimeter!
Der theoretische Nennmoment beantragt nur ideale Konzentrizität zwischen dem inneren und dem Außenring.
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment. Sehen Sie Seite 14 für Bestimmung des Auswahldrehmoments.
Befestigung des Beispiels
Die Seitenführung des Käfigs Freewheels kann entweder durch eine Schulter auf dem Außenring oder durch Schutzringe oder Schutzdisketten erfolgt werden, die im Außenring geregelt werden. Es muss keine Unterschneidungen, Pausen, Schultern oder Abschrägungen oder jede Exzentrizität geben, über Maß „B „. Für Leichtigkeit der Versammlung empfehlen wir, dass das innere und die Außenringe schräg von 15 Grad für leghts von 3 Millimeter abgeschrägt werden.
Beispiel für die Einrichtung
Beispiel für die Einrichtung
Laufen Sie die Größe BWX 13143A frei, Standard:
• BWX 13143A
Bilder
Widerstandstreifen
Um Abnutzung während der freilaufenden Operation zwischen Keilen und dem Innenring zu verringern, machten Widerstandstreifen von der haltbaren BerylliumKupferlegierung werden befestigt zum inneren Käfig. Dieses ergibt erhöhte Reibung zwischen innerem Käfig und Innenring. Dieses wirkt einzelner Keilnaktivierung während der freilaufenden Operation, dem reby groß reduzierenden Keilndruck auf dem Innenring entgegen.
Bremsclip
Einige laufen Größen sind verfügbar mit den Bremsclipn frei, die auf dem äußeren Käfig gepasst werden, um weitere automatische Rotation des Käfigs zu verhindern, freilaufen schnelle Beschleunigung DU-Ringes und Verlangsamung des Außenrings (z.B. in der Index-Bewegung läuft frei).
