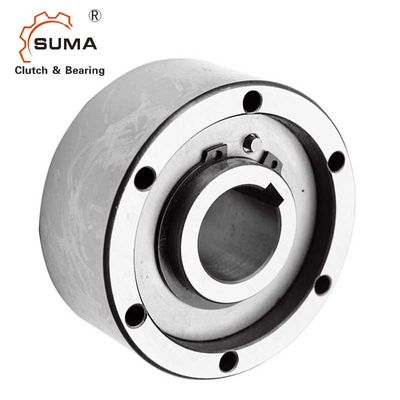

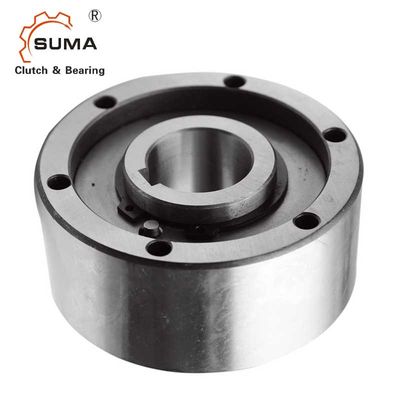

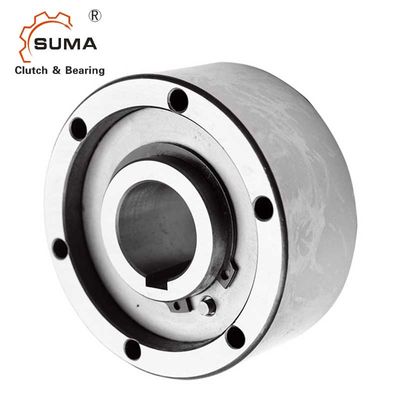

Stahl GC-D35110 ein Überholkupplungs-Lager der Weisen-35MM
Eigenschaften
Art GC-D ist eine Rollenart freilaufen das gestützte Nichtlager. Ohrringe werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden, Standardschmierung ist Öl.
Standard installieren ist der Außenring, der in die Fuge passt und schraubte zur Bindung. Das innerrance wird zur Welle befestigt. Die Fuge für installieren den Außenring muss Toleranz H7 sein, sicherstellen ein hohes axiality.
Dieses Reihe extensice verwendet im Maschineriesystem, wenn Sie und so weiter, pringtingm Papierherstellung, das Spinnen verpacken, chemisch, medizinisch, Nahrung.
Maße und Kapazitäten
Art | Nominal Drehmoment Nanometer |
Überlauf Grenzgeschwindigkeit r/min |
Maß Millimeter |
Gewicht Kilogramm |
||||||
Inner Rennen |
Äußer Rennen |
d H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0,21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0,44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0,70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1,30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2,00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2,60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3,90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4,00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6,00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7,20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9,20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11,80 |
Montage
