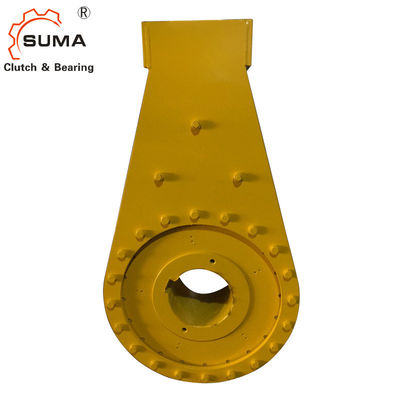

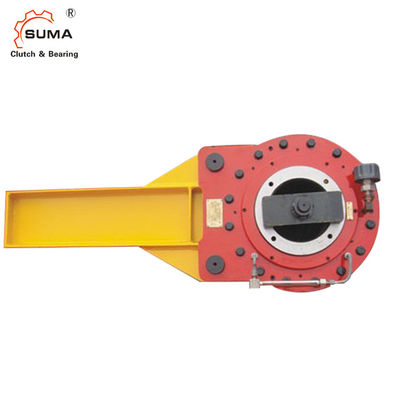

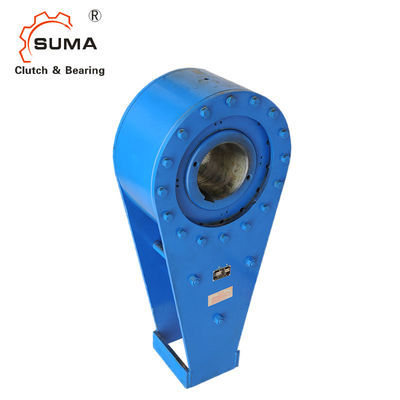

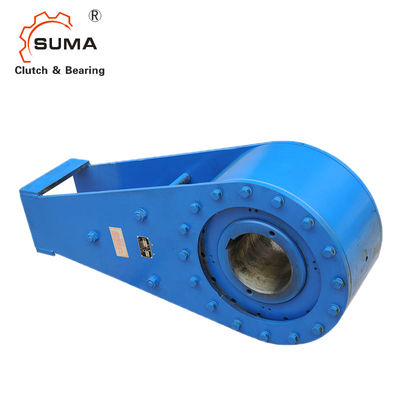

Endanschlag-Lager des Aufzugs-NDZ160 langsames 150 U/min
Eigenschaften
1. Langsames Rückverhinderungs-Gerät
2. Lagergestell
3. Hat Vorteil der leichten, Kompaktbauweise, der bequemen Installation, des Keils und des relaible.
4. Verglichen mit Einzelteil NJ NYD, hat es höhere Drehzahl, höheres Drehmoment, höhere Präzision, langes Leben, zuverlässiger und sicher.
5. Kann zum großen geneigten angleconveyor, Becherwerk weitverbreitet sein, oder jedes mögliches Gerät muss backstopping.
Maße und Kapazitäten
ART | Tragfähigkeit | Innenring Max Speed |
Widerstand-Drehmoment | Bohrung Größe |
MASS | Gewicht | ||||||||
N·m | r/min | N·m | (Millimeter) | B | D | H | h | ∅ | L | E | F | Kilogramm | ||
NDZ160 (NJZ16) | 16000 | 150 | 20 | 100~130 | 120 | 80 | 320 | 506 | 150 | 98 | ||||
NDZ250 (NJZ25) | 25000 | 150 | 35 | 120~160 | 140 | 80 | 360 | 800 | 150 | 112 | ||||
NDZ400 (NJZ40) | 40000 | 150 | 45 | 160~200 | 160 | 88 | 430 | 850 | 160 | 182 | ||||
NDZ500 (NJZ50) | 50000 | 100 | 75 | 160~220 | 220 | 110 | 500 | 1000 | 100 | 100 | 240 | 354 | ||
NDZ1000 (NJZ100) | 100000 | 100 | 95 | 180~250 | 250 | 120 | 600 | 1200 | 100 | 100 | 290 | 644 | ||
NDZ1300 (NJZ130) | 130000 | 90 | 100 | 200~270 | 280 | 120 | 650 | 1300 | 80 | 40 | 290 | 120 | 60 | 755 |
NDZ2000 (NJZ200) | 200000 | 90 | 110 | 230~300 | 320 | 130 | 780 | 1300 | 80 | 45 | 294 | 135 | 60 | 1088 |
NDZ2800 (NJZ280) | 280000 | 90 | 140 | 250~320 | 360 | 140 | 850 | 1500 | 100 | 50 | 320 | 150 | 70 | 1426 |
NDZ3300 (NJZ330) | 330000 | 80 | 160 | 260~350 | 400 | 140 | 930 | 1600 | 100 | 55 | 360 | 160 | 70 | 1921 |
NDZ5300 (NJZ530) | 530000 | 80 | 220 | 320~420 | 450 | 150 | 1030 | 1800 | 120 | 60 | 440 | 180 | 80 | 2945 |
NDZ7100 (NJZ710) | 710000 | 80 | 250 | 350~450 | 500 | 160 | 1090 | 2000 | 120 | 70 | 480 | 210 | 100 | 3518 |
NDZ10000 (NJZ1000) | 1000000 | 70 | 280 | 380~480 | 560 | 170 | 1200 | 2200 | 150 | 80 | 500 | 230 | 110 | 4442 |
MODELLE DNZ160-NDZ1300
Montage
