Yoke Type Track Roller Bearing
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | RSTO12 |

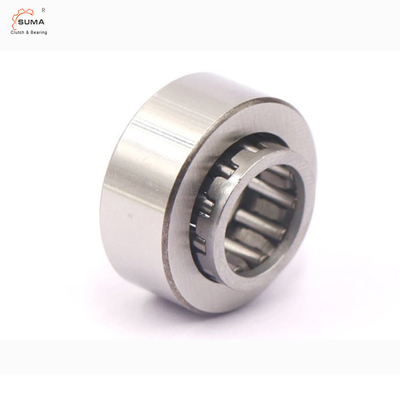

RSTO10 RSTO12 Yoke Type Track Rollers ohne Innenring
Eigenschaften von Yoke Type Track Rollers
Stützrollen, ohne Frontringe, ohne einen Innenring.
Die Art der Stützrolle RSTO hat keinen Innenring, und die Stützrolle kann direkt auf der gehärteten Welle als der Kanal laufen.
Die STO-Art hat einen Innenring, und das innere und die Außenringe und ihre zusammenpassenden Nadelkäfigbaugruppen können separat installiert sein.
Seit RSTO- und STO-Art Stützrollen haben Sie nicht Rippen und Stirnflächehalteringe, müssen sie während der Installation axial geführt werden, und ihre leitenden Oberflächen müssen mindestens Präzision sein maschinell bearbeiteten.
Maße und Kapazitäten von Yoke Type Track Rollers
| Maße | Masse | Bezeichnung | Grundbeladungs-Bewertung | Ermüdung | Max Radial Force | Begrenzung Geschwindigkeit |
|||||||
| D | C | D1 | FW | E | r | C | C0 | PU | Franc | F0r | |||
| Millimeter | Kilogramm | kN | kN | kN | r/min | ||||||||
| 16 | 7,8 | – | 7 | 10 | 0,3 | 0.008 | RSTO 5 TN | 2,51 | 2,5 | 0,27 | 3,55 | 5 | 8000 |
| 19 | 9,8 | – | 10 | 13 | 0,3 | 0.012 | RSTO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
| 11,8 | 16 | 10 | – | 0,3 | 0.018 | RNS 22/6.2RS | 4,02 | 3,65 | 0.425 | 2,55 | 3,6 | 7000 | |
| 24 | 9,8 | – | 12 | 15 | 0,3 | 0.021 | RSTO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
| 11,8 | 18 | 12 | – | 0,3 | 0.029 | RNS 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
| 30 | 11,8 | – | 14 | 20 | 0,3 | 0.042 | RSTO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
| 13,8 | 20 | 14 | – | 0,6 | 0.052 | RNA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
| 32 | 11,8 | – | 16 | 22 | 0,3 | 0.049 | RSTO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
| 13,8 | 22 | 16 | – | 0,6 | 0.057 | RNA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
| 35 | 11,8 | – | 20 | 26 | 0,3 | 0,05 | RSTO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
| 13,8 | 26 | 20 | – | 0,6 | 0,06 | RNA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
| 40 | 15,8 | 28 | 22 | – | 1 | 0.094 | RNA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 |
| 15,8 | – | 22 | 29 | 0,3 | 0.088 | RSTO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 | |
| 47 | 15,8 | – | 25 | 32 | 0,3 | 0,13 | RSTO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
| 17,8 | 33 | 25 | – | 1 | 0,15 | RNA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
| 52 | 15,8 | – | 30 | 37 | 0,3 | 0,15 | RSTO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
| 17,8 | 38 | 30 | – | 1 | 0,18 | RNA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
| 62 | 19,8 | 43 | 35 | – | 1 | 0,28 | RNA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2800 |
| 19,8 | – | 38 | 46 | 0,6 | 0,26 | RSTO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2600 | |
| 72 | 19,8 | – | 42 | 50 | 0,6 | 0,38 | RSTO 35 | 24,6 | 39 | 4,8 | 36 | 51 | 2200 |
| 22,7 | 50 | 42 | – | 1,1 | 0,43 | RNA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
| 80 | 19,8 | – | 50 | 58 | 1 | 0,42 | RSTO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
| 22,7 | 57 | 48 | – | 1,1 | 0,53 | RNA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
| 85 | 19,8 | – | 55 | 63 | 1 | 0,45 | RSTO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
| 90 | 19,8 | – | 60 | 68 | 1 | 0,48 | RSTO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
PAKET von Yoke Type Track Rollers
