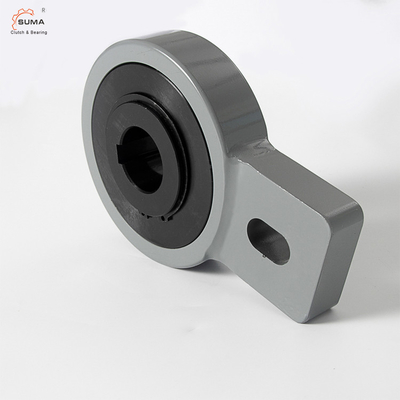

Weisen-Rollen-Art AV60 AV70 eins laufen Endanschlag-Kupplung frei
Eigenschaften der Rollen-Art laufen Endanschlag-Kupplung frei
Art Handels ist eine Rollenart freilaufen. Sie ist selbstständig versiegelt, zentriert durch Gleitlager für niedrige Drehzahlen, und unter Verwendung der Schild geschützten metallischen Druckringe.
Zwecks das Rück- oder glatte Phänomen zu verhindern wenn der geneigte Bandförderer unter Last, nach der Berechnung des Bremsmoments geparkt wird, Endanschlag oder Hindernisgerät freizulaufen wird abhängig von der spezifischen Situation hinzugefügt. Der Rollenendanschlag, der für die Kopftrommel passend ist, wird durch einen Reduzierer gefahren, ist die Energie groß, ist der Durchmesser der Trommel groß, und der Bandförderer mit dem Reduzierer über ZQ65 ist für die aufwärts Beförderung passender, und der Neigungswinkel ist kleiner als oder 18 Grad. Förderer, der die Vorteile des schnellen Endanschlags und des kleinen Umkehrungsabstandes hat, ist der bevorzugte Endanschlag für die großen und mittelgroßen Neigungsförderer. Weitverbreitet in der Maschinerie der zusammenpassenden, Kokerei des Reduzierers und des Transportes, in den Förderern, in den Hebemaschinen, in den elektrischen Trommeln und in anderer mechanischer Ausrüstung, die Endanschlaganforderungen erfordern.
Einheit wird einfetten geschmiert geliefert, bereit, in eine horizontale oder vertikale Position zu installieren. Hauptsächlich verwendet als Endanschlag, ist die Drehmomentkapazität für einen minimalen Platzbedarf hoch. Dieser Entwurf ist für Gebrauch in der schwierigen Umwelt passend. Ein Bolzen, befestigte an eine Basisstation der Maschine und des Überschreitens
durch den Schlitz in der Speiche, stellt den Rotationshalt zur Verfügung. Radialfreigabe auf diesem Bolzen
sollte bis 1 3% der Schlitzbreite gleich sein.
Die Speiche und die Lager dürfen nicht vorgespannt werden. Der Rollenentwurf macht die Handelsart Ideal für helle indexierende Anwendungen.
Maße der Rollen-Art laufen Endanschlag-Kupplung frei
Art | Größe | TKN1) | Überlauf von Geschwindigkeit | Gewicht | Widerstanddrehmoment | ||||||||||
Handels | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[Millimeter] | [Nanometer] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Befestigung des Beispiels
