Überholkupplungs-Lager
>
|
| Herkunftsort | CHINA |
| Markenname | SUMA |
| Zertifizierung | ISO |
| Modellnummer | CSK17P CSK6203P |

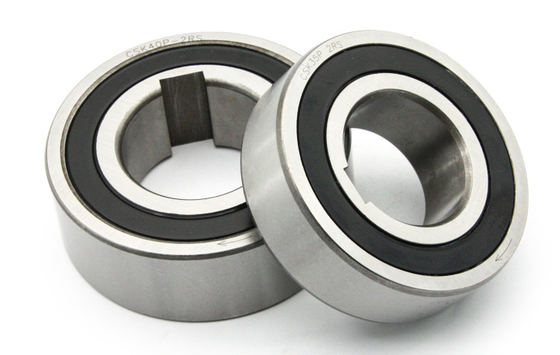

Weisen-Kupplungs-Lager CSK17P CSK6203P elektrische Fahrrad-eins 17*40*12MM
Fearures
Zusätzlich zum grundlegenden CSK-Modell Art CSK. P kennzeichnet eine Keilnute auf dem Innenring.
Aus diesem Grund kann es zu einer Welle zur Toleranz k6 befestigt werden. Der Außenring muss in eine steife Wohnung zur Toleranz N6 noch gedrängt werden.
CSK. .PP kennzeichnet eine Keilnute auf dem inneren und Außenring. Die empfohlenen Befestigungstoleranzen sind h6 auf der Welle und H6 in einer steifen Wohnung. Treten Sie mit uns bitte in Verbindung, wenn entweder die umgebende oder Betriebstemperatur nicht innerhalb des Bereiches +5°C zu +60°C. ist.
Die Weise CSK eins, die Reihe trägt, hat eine kleine Radialschnitthöhe und auch bekannt allgemein als eine Möglichkeits-Lager oder Anti-Rücklager. Die eine Möglichkeits-Lager sind entworfen, um Drehmoment zwischen der Welle und der Wohnung in einer Richtung zu übertragen und freie Bewegung in der entgegengesetzten Richtung zu erlauben.
Maße und Kapazitäten
| Art | Größe | Tragen von Reihe | Lagerbelastungen | Gewicht | Widerstanddrehmoment | |||||||
| Dynamik | statisch | |||||||||||
| CSK. P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
| [Millimeter] | [Nanometer] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [kN] | [kN] | [Kilogramm] | [Ncm] | ||
| 12 | 6201 | 9,3 | 10000 | 32 | 10 | 6,1 | 2,77 | 0,04 | 0,7 | |||
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7,4 | 3,42 | 0,06 | 0,9 | |||
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1,1 | |||
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1,3 | |||
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |||
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4,4 | |||
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7,28 | 0,3 | 5,8 | |||
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |||
| CSK. .PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7,4 | 3,42 | 0,06 | 0,9 |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7,9 | 3,8 | 0,07 | 1,1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9,4 | 4,46 | 0,11 | 1,3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10,7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11,7 | 6,45 | 0,21 | 4,4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2,5 | 12,6 | 7,28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12,25 | 0,5 | 7 | |
| CSK. P-2RS | 12 | – | 9,3 | 10000 | 32 | 14 | 6,1 | 2,77 | 0,05 | 3 | ||
| 15 | – | 17 | 8400 | 35 | 16 | 7,4 | 3,42 | 0,07 | 4 | |||
| 17 | – | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5,6 | |||
| 20 | – | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | |||
| 25 | – | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | |||
| 30 | – | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | |||
| 35 | – | 175 | 3600 | 72 | 22 | 12,6 | 7,28 | 0,4 | 8,2 | |||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |||
