Eigenschaften von Endanschlag NYD NJ

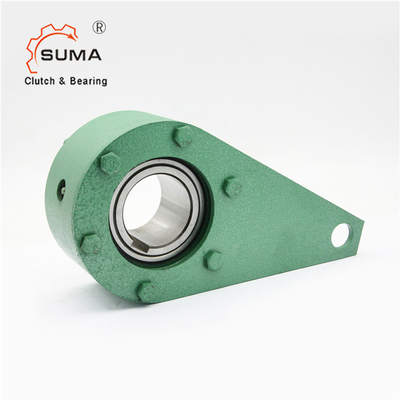

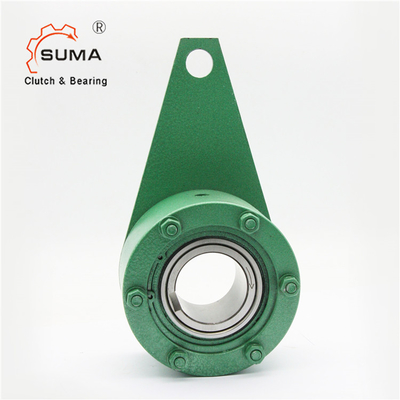

Endanschlag NJ (NYD, Nd) mit der Speiche sind ohne Kugellagerunterstützung. Der Endanschlag werden an den durchgehenden Wellen oder an den Wellenenden vereinbart.
Der Endanschlag NJ werden wie benutzt:
Endanschläge für langsame Anwendungen.
Sie sind für Gebrauch in geneigten Förderergurtsystemen, -aufzügen und -pumpen bestimmt. Takonitdichtungen die Endanschläge schützen, wenn Bedingungen schmutzig und staubig sind.
MODELLE NJ65-NJ450
Maße und Kapazitäten
Art | Tragfähigkeit | Innenring Max. Speed | Widerstand-Drehmoment | Bohrung | Größe (Millimeter) | Gewicht | ||||||||
N.m | r/min | N.m | Millimeter | B | D | H | h1 | Φ | h | L | L1 | Kilogramm | ||
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13,5 | 30 | 85 | 106 | 13,5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16,5 | 35 | 16,1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20,5 | 45 | 110 | 135 | 29,2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37,2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46,2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82,8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Montage
Der hintere Antriebsmoment wird durch die Speiche zurückgehalten. Die Speiche darf nicht in Position festgeklemmt werden. Sie muss ein 0,5-Zoll-Spiel in der der axialen und Radialrichtung haben.
NJ-Endanschläge werden für eine Spielpassung geliefert. Klemmschrauben auf dem Innenring werden für axiales Zurückhalten, Wellenkrägen werden angefordert nicht zur Verfügung gestellt.
