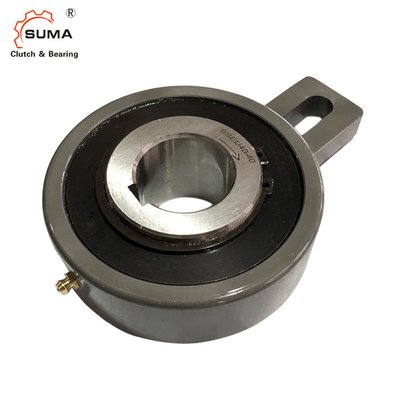

Kupplungs-Lager der Weisen-BSEU90-90 eins für Becherwerk
Eigenschaften
BSEU-Reihe Nocken-Kupplung wurde als europäische Art Backstopping-Nocken-Kupplung entwickelt, die einfache Verwendung hat. Sie hat Nocken- u. Rollenbau, dass die Rolle als Lager selben wie die kleine BS-Reihe Nocken-Kupplung funktioniert.
Der Außenring hat die spezielle Form, der die Speiche kombiniert wurde und so nur stoppt die Rotation, wird angefordert.
Sie können das korrekte Modell von der verschiedenen gebohrten Größe von 20 Millimeter zu 90 Millimeter in jeden 5 Millimeter vorwählen. Backstopping für den Landaufzug oder die Nahrungsmittel, die Förderer übermitteln, der in der Fabrik benutzt wird, ist die Empfehlung.
Maße und Kapazitäten
Einzelteil | BSEU90-90 |
Material | GCr15 |
Bohrungsdurchmesser. | 90 Millimeter |
Äußerer Durchmesser. | 190 Millimeter |
Breite | 63 Millimeter |
Drehmomentkapazität | 4700 N.m |
Überlauf von Grenzgeschwindigkeit | 250 r/min |
Gewicht | 9.265-10.046 Kilogramm |
Paket | Kartonieren Sie Kasten, Holzkiste oder als Ihre Anforderungen |
Modell | Bohrungs-Größe | Drehmoment Kapazität (N·m) |
Maximum. Überlauf (r/min) Innenring |
D | D2 | L1 | L | B | F | b | N | E | J | W., MINUTE | W. Max | |
Durchmesser (H7) |
Keilnute | |||||||||||||||
BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2.8 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-30 | 30 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
BSEU40-35 | 35 | 10×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-40 | 40 | 12× 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU70-45 | 45 | 14×3.8 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
BSEU70-50 | 50 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16×4.3 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
BSEU90-80 | 80 | 22×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
