Bolzen-Art Abtastrolle
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | MCFR16 MCFR16SBX |

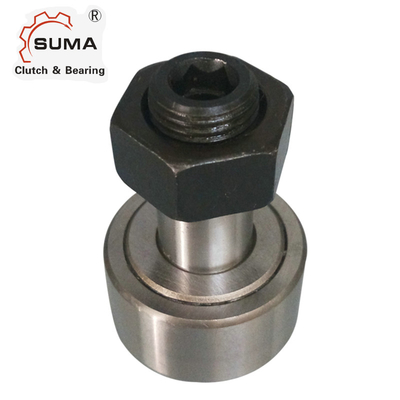

Eingesperrte Art Abtastrolle-Lager MCFR Reihe mit Bolzen MCFR16 MCFR16SBX
Eigenschaften der Käfig-Art Abtastrolle
Der Außenring des theMCFR Abtastrollelagers nimmt ein Zylinderrollenlager der vollen Ergänzung mit einer starken Außenringwand an. Der Außendurchmesser der Rolle hat eine zylinderförmige und Bogenform, die entworfen sein kann, um die Kanaloberfläche entsprechend der Anwendung zusammenzubringen. Mit diesem Außenring können die Rollen direkt auf dem Kanal rollen und können schwereren Lasten und Stossbelastungen widerstehen.
NockenRollenlager besteht Hauptrolle, Seitenrolle, Wellenkopf und aus Abdeckung.
Technischer Parameter der MCFR-Käfig-Art Abtastrolle
|
UNVERSIEGELT BRG. NEIN. (1) |
VERSIEGELT BRG. NEIN. (1) |
ROLLE DIA. RD NOM. (2) |
ROLLE BREITE W +0,00 -0,12 |
BOLZEN-DURCHMESSER. Sd NOM. (3) |
BOLZEN L'GTH. SL NOM. |
GESAMTES LÄNGE L NOM. |
ENDPLATTE ERWEITERUNG E NOM. |
FADEN |
FADEN LÄNGEN-ZEITLIMIT Min. |
SCHMIERLOCH |
|
|
(HC) NOM. |
(HD) NOM. |
||||||||||
| Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | |||
| MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
|
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
|
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
|
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
|
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
|
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
|
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
| REIHE | BAU-EIGENSCHAFTEN |
|
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Volle Ergänzung von Nadeln Mit Exzenterkragen Mit zylinderförmigem Außendurchmesser Mit sechseckigem Loch Mit Dichtungen Eingesperrte Nadeln Mit Exzenterkragen Mit zylinderförmigem Außendurchmesser Mit sechseckigem Loch Mit Dichtungen Zylinderförmige Rollen der vollen Ergänzung Mit Exzenterkragen Mit zylinderförmigem Außendurchmesser |
FAQ
Q: Wie verpacken Sie die Abtastrolle?
Q: Kann ich die Proben von Ihnen erhalten?
: Er wird in hohem Grade angeregt, um die Proben für Qualitätskontrolle zu bitten.
Q: Können Sie versprechen, die Waren in der Zeit zu liefern?
