| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | US55 AS55 |

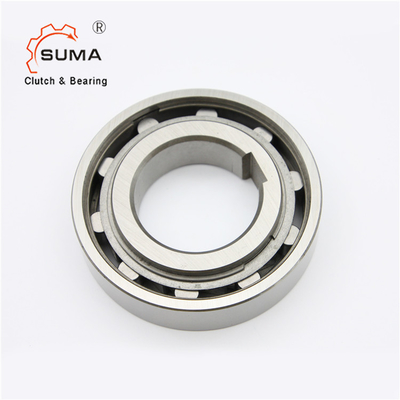

Endanschlag-Kupplung US-Reihen-US55 AS55 laufen Rollenlager frei
Eigenschaften
Die US-Reihe läuft sind nicht selbstzentrierend frei. Sie ist deshalb erforderlich, ein oder zwei Lager nahe bei zu setzen freiläuft, damit der Außenring zum Innenring zentral sich drehen kann.
US laufen haben Kugellager mit den gleichen Maßen wie die 62. frei. Reihe.
Die Drehmomentkräfte werden von der Welle dem Innenring mittels eines Schlüssels und vom Außenring den Sitzplätzen mittels eines Festsitzes auf der Toleranz r6 des externen Durchmessers übertragen.
Wellentoleranz muss entweder h6 oder j7 sein; die Toleranzen für die Sitzplätze müssen entweder H7 oder J6 sein.
Bevor auf den Service gesetzt werden, frei, läuft muss mit dem passenden Schmiermittelfolgen geschmiert werden
Anweisungen erteilt auf Seite 12. Ölschmierung ist wesentlich, wenn eine hohe Anzahl Rotationen in Leerlaufstellung erreicht wird.
Maße und Kapazitäten
| Art | Größe |
TKN1) |
Überlauf von Geschwindigkeiten |
Gewicht
|
Widerstanddrehmoment | |||||||
| US (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
| [Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
| 6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 | |
ANMERKUNGEN:
AS6 ohne Keilnute. ØD = -0-0,009
Keilnute AS8-12 zu LÄRM 6885,1.
Andere Größen zu LÄRM 6885,3
1) maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Einbauabmessungen sind zu Kugellager-Reihe 62 identisch
Befestigung des Beispiels
