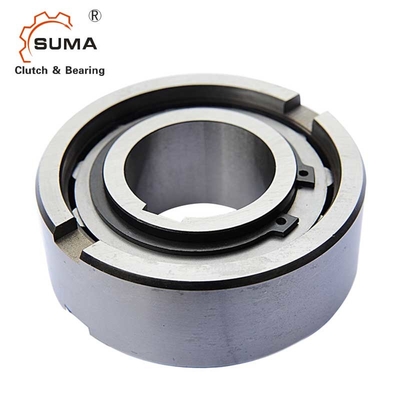

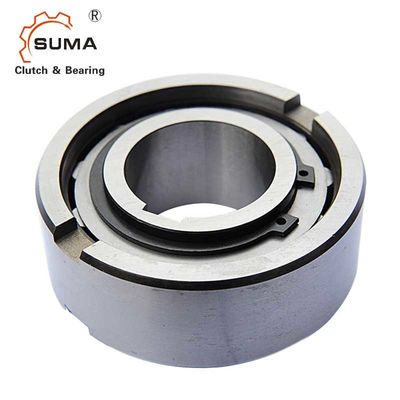

Weisen-Rollen-Kupplungs-Lager USNU-Reihen-USNU60 eins
Eigenschaften
Die USNU-Reihe läuft sind nicht selbstzentrierend frei. Es ist deshalb notwendig, ein oder zwei Lager nahe bei zu setzen freiläuft, damit der Außenring zum Innenring zentral sich drehen kann.
USNU läuft haben Kugellager mit den gleichen Maßen wie die 63. frei. Reihe.
Die Drehmomentkräfte werden von der Welle dem Innenring mittels eines Schlüssels und vom Außenring den Sitzplätzen mittels der vorderen Abziehvorrichtungen oder mittels eines Festsitzes übertragen, wenn die setzende Toleranz ein K6 gemacht wird.
Wellentoleranz muss entweder h6 oder j7 sein; die Toleranzen für die Sitzplätze müssen entweder H7 oder F7 sein.
Wenn vordere Abziehvorrichtungen nicht benutzt werden, sollte die setzende Toleranz K6 sein.
Bevor auf den Service gesetzt werden, frei, läuft muss mit den passenden Schmiermitteln geschmiert werden, welche die Anweisungen befolgen, die auf Seite 12 erteilt werden. Ölschmierung ist wesentlich, wenn eine hohe Anzahl Rotationen in Leerlaufstellung erreicht wird.
Technische Daten
Maße und Kapazitäten
Art | Größe |
TKN1) |
Überlauf Geschwindigkeiten |
Gewicht
|
Widerstanddrehmoment | |||||||||
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 |
ANMERKUNGEN
ASNU8-12, Keilnute ASNU200 zu LÄRM 6885. 1,
andere Größen zu LÄRM 6885,3
1) maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
