Überholkupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FPD453Z FPD463Z FPD473Z |

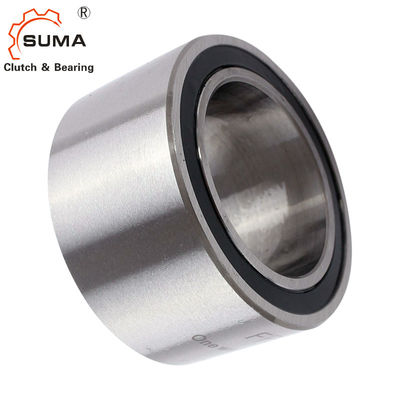

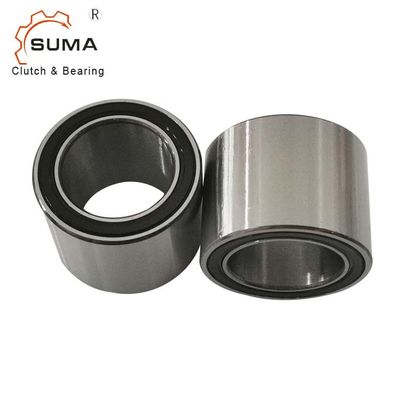

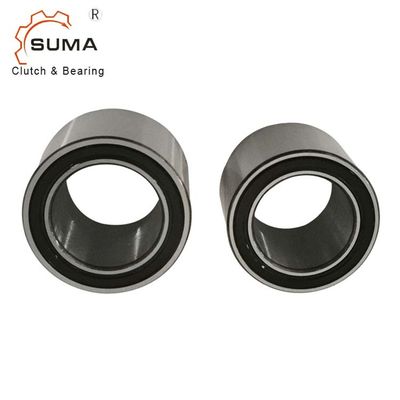

Weise FPD453Z FPD463Z FPD473Z eins laufen Freilaufkupplungs-Lager frei
Eigenschaften
Lager: Laufen Sie Kupplung einschließt Ball und Rollenlager frei. Zusätzliches externes Lagergestell ist nicht notwendig.
Festklemmen von Richtung: Der Pfeil auf dem Innenring kennzeichnet die festklemmende Richtung des Innenrings.
Betriebstemperatur: max. 100° C
Schmierung: Betriebslebenszeitölschmierung
Installationstoleranzen: Welle h5; Nabe H6
Passteile
Die Verhärtung und das Reiben der Passteile ist nicht notwendig. Säubern Sie gänzlich (frei einfetten) die Passteile in der Nähe von freilaufen Kupplung, vor der Herstellung das Einpress sowie laufen Sie die Ringe der Kupplung frei.
Komponenten
Laufen Sie Kupplung Einsatzelement F.E. 400 Z frei ·
Ring-Wälzlagerstahl-, verhärteter und Grundinnenring-Einpreßaußenring Einpress ·
Kugellager integriert ·
Rollenlager RL 400 ·
Schmierungs-Lebenszeitölschmierung ·
Technische Daten
Maße und Kapazitäten
| Modell | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Gewicht | Einzelteil nein. |
| [Millimeter] | [Millimeter] | [Millimeter] | [Nanometer] | [U/min] | [N] | [N] | [Kilogramm] | ||
| FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
| FPD 432 M | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
| FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
| FPD 442 M | 30 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,18 | 300697 |
| FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
| FPD 453 M | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
| FPD 463 M | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
| FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
