| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | GFK30 FGK30 |

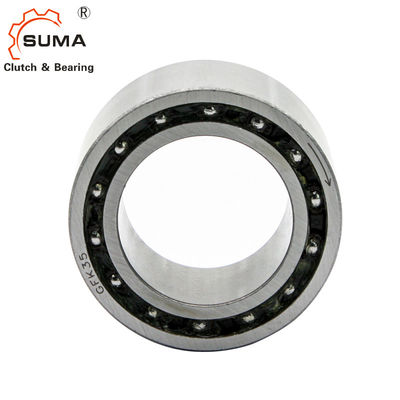

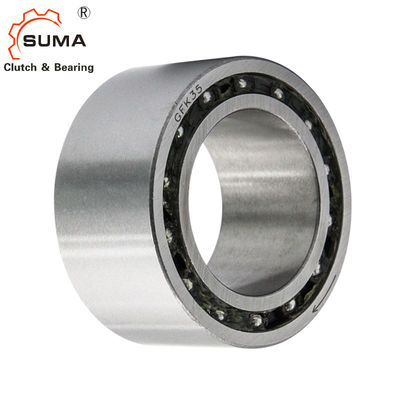

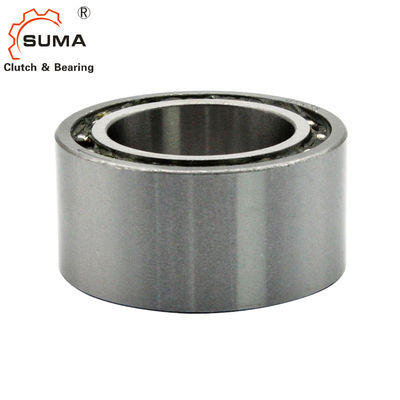

Weisen-Nocken-Kupplungs-Lager GFK30 FGK30 eins
Eigenschaften
Freilaufkupplung GFK30 kann wie benutzt werden:
Kupplung 1.overrunning
Kupplung 2.backstop
Kupplung 3.indexing
Maße und Kapazitäten
| Art | Größe |
TKN 1) |
Overrunningspeeds |
Lager Reihe
|
Lasten | Weiht | |||||||
|
Rollen Dyn. |
Bälle Dyn. |
Rollen Notfall. |
Bälle Notfall. |
||||||||||
GFK |
d | n-imax2) | n-amax3) | C | C | C0 | C0 | D | L | r | |||
| [Millimeter] | [Nanometer] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
ANMERKUNGEN
1) Tmax = 2 × TKN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
2) Innenringüberschüsse
3) Außenringüberschüsse
“ Beziehen Sie sich Montage und auf Wartungsanweisungsseite 16 bis 19
Montage und Koppelung
