Rollen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | AE35 |

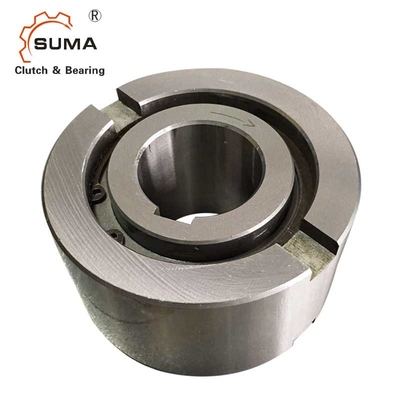

AE35 35*100*48mm ein Weisen-Hindernis laufen Kupplungs-Lager frei
Eigenschaften
| Name: | Rollentyp- einsweisen-Kupplungslager |
| Modell Numbe | AE35 (35mmx100mmx48mm) |
| Maß: | 35mmx100mmx48mm |
| Material: | Chromstahl /GCr15 |
| Schilder: | Offene Art /Shield |
| Verpackung: | Einzelne verpackende industrielle Verpackung |
| Marke: | SUMA |
| Zahlungsbedingung: | T/T, L/C; Westverband, Paypal |
| Markt: | Europa 70%; Asien 20%; Anderer Markt 10% |
| Ursprung: | Jiangsu-Provinz |
| Beschreibungen: |
Art AE ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um sich zu stützen axiale und Radiallasten. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden. |
| Mechanische Eigenschaften | Nominaler Außendurchmesser ist ein Standardkugellagermaß. Der Innenring wird zur Welle befestigt. Der Außenring hat eine Toleranz h6 und sollte in eine Wohnung mit einer Toleranz K7 gepasst werden. Zusätzliche Seitenkerben stellen für positive Drehmomentübertragung zur Verfügung. Wenn die Unterkunfttoleranz zu R6 ist, ist Gebrauch der Kerben nicht notwendig, aber die Wohnung muss genug stark sein, nicht nach Versammlung zu erweitern. Dieser Entwurf kann eine axiale Versetzung von innerem und Außenring von ± S/2. annehmen. |
| Einsatzbereiche: | Automobil; Motorrad; Textilmaschinerie; Druckmaschinen; Haushaltsgerät; Baugeräte; landwirtschaftliche Maschinerie; Plastikmaschinerie; Geschwindigkeitsreduzierer; elektrische Rolle; medizinische Ausrüstung; Eignungsausrüstung; Nahrungsmittelmaschinerie |
Technische Daten
Maße und Kapazitäten
| Art | Größe | Überlauf von Geschwindigkeiten | Gewicht | Widerstanddrehmoment | |||||||||||
|
AE
|
AVW7 (Millimeter) |
TKN? 1 (Nanometer) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
AVW6 (Millimeter) |
D5 (Millimeter) |
D6 (Millimeter) |
L (Millimeter) |
s (Millimeter) |
f (Millimeter) |
e (Millimeter) |
b (Millimeter) |
t (Millimeter) |
(Kilogramm) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montage und Koppelung
