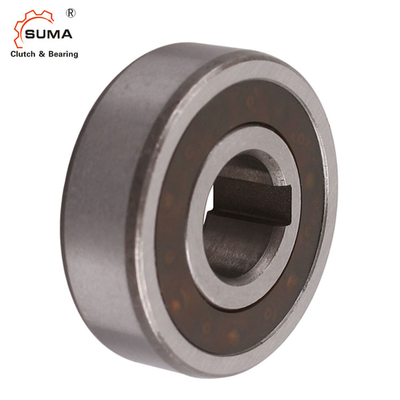

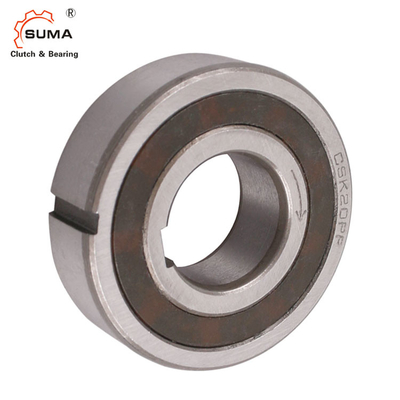

CSK20 CSK20P CSK20PP 20*47*14MM One Way Kyeway Bearing Backstop Clutch
Dieses CSK20 Freilauf-Kugellager mit Klemmstückfreilauf-Rücklaufsperre besteht aus Chromstahl, ist doppelt abgedichtet und hat einen Stahlkäfig.Es hat einen Innendurchmesser von 20 mm, einen Außendurchmesser von 47 mm und eine Tiefe von 14 mm.
Dieses einreihige Kugellager eignet sich für Anwendungen, die radiale Belastungen tragen.Die inneren und äußeren Laufringe dieses Lagers sind aus Chromstahl gefertigt, um Haltbarkeit und Widerstandsfähigkeit gegen Verformung unter schweren Belastungen zu gewährleisten.
Es hat eine normale radiale Lagerluft für Anwendungen, die keine Wärmeausdehnung oder atypische Präzision beinhalten.Gummidichtungen auf beiden Seiten des Lagers halten das Schmiermittel drinnen und Verunreinigungen draußen.Ein Stahlkäfig verteilt die Rollen gleichmäßig, um Reibung, Vibration und Lärm zu reduzieren.Dieses Lager hat ein Freilaufkupplungslager, das sich nur in eine Richtung dreht, um eine Rücklaufstoppfunktion für Anwendungen zu bieten, die ein Anhalten der Drehung ohne Zurückrollen erfordern.
Wälzlager verwenden Wälzkörper, um die Trennung zwischen beweglichen Teilen aufrechtzuerhalten, um die Rotationsreibung zu verringern und radiale und axiale Belastungen aufzunehmen.Diese Elemente können einer der folgenden Typen sein: Kugel, zylindrisch, sphärisch, tonnenförmig, nadelförmig, spindelförmig oder konisch.Alle Wälzlager sind offen, geschirmt oder abgedichtet.Abgedichtete Lager werden in der Lagerfabrik mit Öl oder Fett geschmiert, während offene und abgeschirmte Lager an Ort und Stelle geschmiert werden sollen, wobei die Schmierung je nach Verwendung regelmäßig erneuert wird.Die Abschirmung schützt die Arbeitsteile des Lagers vor Fremdkörpern aus der Umgebung, die eingebracht werden können und die Geschwindigkeit und Lebensdauer des Kugellagers verringern könnten.Wälzlager werden in einer Reihe von Anwendungen eingesetzt, von landwirtschaftlichen Maschinen bis hin zu Förderanlagen, Robotik, Dentalgeräten, Aufzügen, Walzwerken, Schiffsruderwellen und Aggregatbrechern.
Abmessungen und Kapazitäten
Typ | Größe | Lagerserie | Lagerlasten | Gewicht | Schleppmoment | |||||||
dynamisch | statisch | |||||||||||
CSK..P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kg] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0,11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0,21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3.42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0,11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0,27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 |
