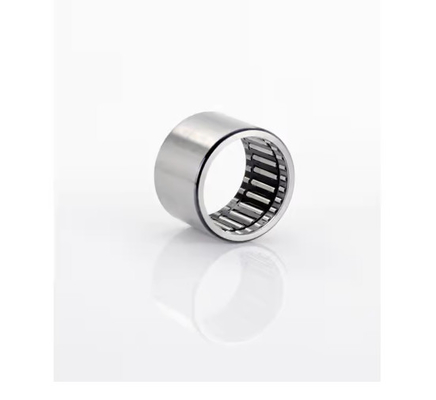

Gezogene Schalen-Nadel HFL1426 14*20*26mm, die eine Weisen-Kupplung trägt
Technische Daten
Reihen-ist gezogenes Schalen-Nadellager HFL-Reihen-drei ein Rollenlager mit zylinderförmigen Rollen.
Die Rollen sind dünn und im Verhältnis zu ihrem Durchmesser lang. Diese Art der Rolle wird eine Nadel genannt.
Es ist für das Tragen von Ergebnissen mit begrenzten Radialinstallationsmaßen besonders passend. Entsprechend verschiedenen Anwendungen können HFL-Nadellager ohne Innenring- oder Nadel- und Käfigkomponenten vorgewählt werden.
Diese Art des Nadellagers kann Radiallast nur tragen. Gezeichnete Schalennadellager sind Nadellager mit dünnen gestempelten und gebildeten Außenringen.
Gezogenes Schalen-Nadel-Lager - Rollen-Kupplung mit Lager-Versammlung:
HFL1426, 14 Millimeter-Bohrung, 20 Millimeter Od, 26 Millimeter-Breite
Maße und Kapazitäten des HFL-Nadel-Lagers
Welle Durchmesser. |
Kupplungs-Bezeichnung | Masse |
Borndary Maße |
Drehmoment | Grenzgeschwindigkeit |
Grundbeladung Bewertungen |
|||||
FW | D | C | Welle | Außenring | C | Co | |||||
Min-1 | Min-1 |
KN | |||||||||
Millimeter | Plastikfrühlinge | Stahlfrühlinge | g | Millimeter | Nanometer | U/min | |||||
3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

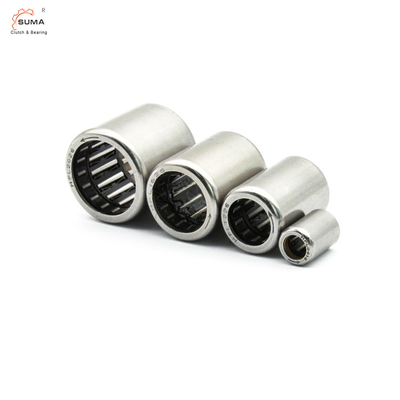

Bilder Schalen-Nadel-Lagers HFL des gezogenen
