Rollen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FND437Z |

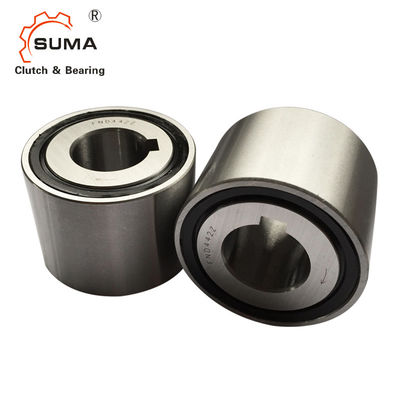

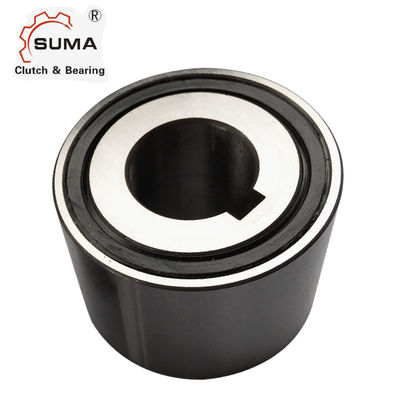

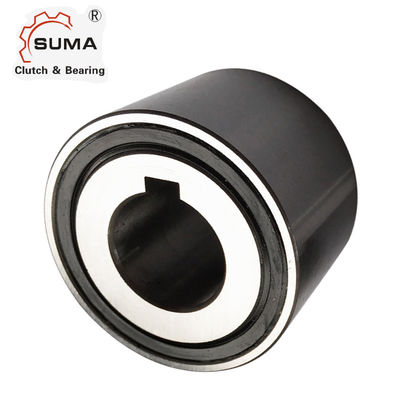

FND437Z 15*41*34MM laufen die Rollen-Kupplung frei, die eine Möglichkeit trägt
Eigenschaften
Breite 34 Millimeter
Betriebstemperatur max. 100°C
Schmierungsbetriebslebenszeit-Ölschmierung
Installationstoleranzen
Welle js6 (k5); Nabe H6
Passteile
Die Verhärtung und das Reiben der Passteile ist nicht notwendig.
Säubern Sie gänzlich (frei einfetten) die Passteile in der Nähe von freilaufen Kupplung, vor der Herstellung das Einpress sowie laufen Sie die Ringe der Kupplung frei.
Lager
Laufen Sie Kupplung einschließt Ball und Rollenlager frei. Zusätzliches externes Lagergestell ist nicht notwendig.
Einpreßdruck
Einpreßdruck darf nicht an den Bällen angewendet werden.
Festklemmen von Richtung
Der Pfeil auf dem Innenring kennzeichnet das Festklemmen des Innenrings
Richtung.
Technische Daten
| Einzelteil | FND437Z |
| Material | GCr15 |
| Bohrungsdurchmesser. | 15 Millimeter |
| Äußerer Durchmesser. | 41 Millimeter |
| Breite (b) | 34 Millimeter |
| Drehmomentkapazität | 161 N.m |
| Überlauf Grenzgeschwindigkeit (Innenring) | 1700 r/min |
| Gewicht | 0,24 Kilogramm |
| Paket | Kartonkasten oder als Ihre Anforderungen |
Maße und Kapazitäten
| Bezeichnung | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Gewicht | b | t | Einzelteil nein. |
| [Millimeter] | [Millimeter] | [Millimeter] | [Nanometer] | [U/min] | [N] | [N] | [Kilogramm] | [Millimeter] | [Millimeter] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2,3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2,3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2,8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1.500 | 10.247 | 10.708 | 0,28 | 6 | 2,8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3,3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,46 | 8 | 3,3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3,3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1.100 | 12.691 | 16.320 | 0,55 | 8 | 3,3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3,8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3,8 | 306533 |
